Газорегуляторные пункты с одной линией редуцирования: ГРПШ-6; ГРПШ -10; ГРПШ-10МС; ГРПШ-10МС-1

Газорегуляторный пункт ГРПШ -6 Газорегуляторный пункт ГРПШ -10-МС Газорегуляторный пункт ГРПШ -10-МС-1

Назначение газорегуляторных пунктов: ГРПШ -6; ГРПШ-10; ГРПШ-10МС; ГРПШ-10МС-1

Газорегуляторные пункты предназначены для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийных понижении или повышении выходного давления сверх допустимых заданных значений. Автоматическое выключение регулятора при превышении расхода более допустимых предельных значений или отсутствии входного давления. Используется для бытового газоснабжения индивидуальных потребителей.

Технические характеристики газорегуляторных пунктов ГРПШ -6; ГРПШ-10; ГРПШ-10МС; ГРПШ-10МС-1

Наименование параметраТип газораспределительного пункта
ГРПШ-бГРПШ-10ГРПШ-10МСГРПШ-10МС-1
тип регулятора давления газа РДГБ-6 РДГК-10 РДГК-10М
регулируемая среда природный газ по ГОСТ 5542-87
температура окружающей среды, °С от -40 до +60
максимальное входное давление, МПа, не более 1,2 0,6
выходное давление, кПа 2,2±0,2 1,5...2,0
давление срабатывания запорного клапана, кПа при повышении выходного давления - 2,4...3,2
при понижении выходного давления 1,0...2,0 0,3...1,0
давление срабатывания сбросного клапана, кПа 3,0...3,45 2,2...3,0
пропускная способность, м3/ч при Р =0,05 МПа 6 4 12

при Р =0,1 МПа

6 8 16

при Р =0,2 МПа

6 9 25

при Р =0,3 МПа

6 11 40
при Рвх=0,4МПа 6 13 55
при Р =0,5 МПа 6 14 70

при Р =0,6 МПа

6 15,5 80

приР =1,2 МПа

6 -
присоединительные размеры, мм входного патрубка 15 20 20 20
выходного патрубка 20 20 32 32

масса, кг, не более

  4,5 13 15 26
межремонтный интервал (ТР, ТО), лет   3
средний срок службы до списания, лет   15
гарантийный срок эксплуатации, лет   5

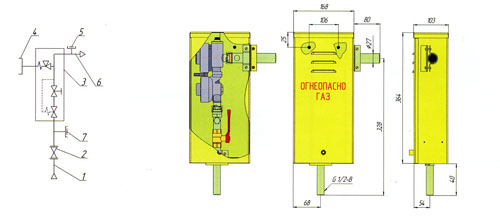

Функциональная и габаритная схема газорегуляторного пункта ГРПШ-6

1-входной патрубок Ду 15

2-кран шаровый Ду 20

3-регулятор давления РДГБ-б

4-сбросной штуцер

5,7- штуцер для подключения манометра

6-выходной патрубок Ду 20

Функциональная и габаритная схема газорегуляторного пункта ГРПШ-6

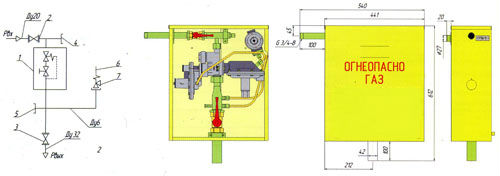

Функциональная и габаритная схема газорегуляторного пункта ГРПШ-10

1-регулятор

2,3-кран шаровый Ду 20

4-штуцер для манометра входного давления

5-штуцер для манометра выходного давления

6-выход предохранительного сбросного клапана (за стенку шкафа)

7-клапан предохранительный сбросной КПС-Н

Функциональная и габаритная схема газорегуляторного пункта ГРПШ-10

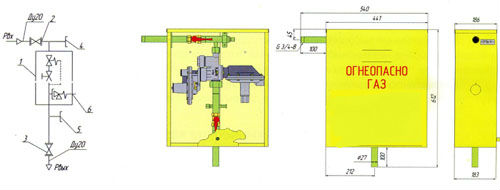

Функциональная и габаритная схема газорегуляторного пункта ГРПШ-10МС

1-регулятор

2,3- кран шаровый Ду 20

4-штуцер для манометра входного давления

5-штуцер для манометра выходного давления

6-выход предохранитель-о сбросного клапана (за стенку шкафа)

7-клапан предохранительный сбросной КПС-Н

Функциональная и габаритная схема газорегуляторного пункта ГРПШ-10МС

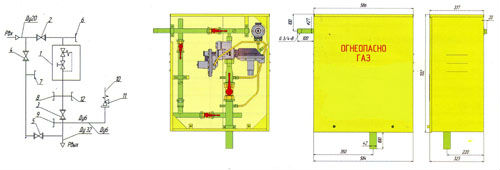

Функциональная и габаритная схема газорегуляторного пункта ГРПШ-10МС-1

1-регулятор

2,3,4,5- кран шаровый Ду20

6,7- штуцер для манометра входного давления

8,9-- штуцер для манометра выходного давления

10- выход предохранительного сбросного клапана (за стенку шкафа)

11- клапан предохранительный сбросной КПС-Н

12- штуцер подключения
источника давления при
...верке в "тупике"

Функциональная и габаритная схема газорегуляторного пункта ГРПШ-10МС-1
