Газорегуляторный пункт комунально-бытовой, с основной и резервной линией редуцирования,регуляторами FRG/2MB: ГРПШ-F2-2
ГРПШ-F2-2 предназначены для редуцирования высокого или среднего давления газа на низкое, среднее, автоматическое поддержание выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращение подачи газа при аварийных понижении или повышении выходного давления сверх допустимых заданных значений. Пункт используtтся как самостоятельныq ГРП для бытового, коммунального газоснабжения индивидуальных потребителей. ГРПШ-F2-2 имеет основную и резервную линию редуцирования, поставляется без обогрева. При пожелании потребителя дополнительно для ГРПШ может быть установлен электрообогрев, мощностью 100Вт.
Структура условного обозначения газорегуляторных пунктов :
Код регулятора : Климатическое исполнение:
F2- регулятор , У1 - От -40˚С до +60˚С, для ГРПШ;
FRG/2MB Ду20;Ду 25. УХЛ4 - От 0˚С до +60˚С , для ГРУ.
Основные технические характеристики ГРПШ-F2-2, с регуляторами FRG/2MB :
наименование параметра |
параметры ГРП |
Примечание |
|
модель регулятора в ГРП |
|||
FRG/2MB Dn20 |
FRG/2MB Dn25 |
||
Давление газа на входе, Рмакс, мПа |
0,6 |
Для всех модификаций |
|
Давление газа на выходе, Рвых, кПа |
2-3 |
2-3 |
|
3-9 |
3-9 |
||
9-17 |
9-17 |
||
Давление сработки ПСК, в регуляторе кПа |
2,3-9 |
2,3-9 |
Диапазон сработки при соответствующем диапазоне Рвых
|
3,4-15 |
3,4-15 |
||
10-23 |
10-23 |
||
Диапазон сработки ПЗК при понижении выходного давления, кПа |
1-3 |
1-3 |
Диапазон сработки при соответствующем диапазоне Рвых |
1,8-5 |
1,8-5 |
||
5-11 |
5-11 |
||
Диапазон сработки ПЗК при повышении выходного давления, кПа |
2-9 |
2-9 |
Диапазон сработки при соответствующем диапазоне Рвых
|
3,5-18 |
3,5-18 |
||
11-26 |
11-26 |
||
Температура окружающей среды, Сº |
У1; УХЛ-4 |
в зависимости от типа ГРП |
|
Диаметр импульсного трубопровода |
15 |
Таблица пропускной способности ГРПШ-F2-2, с регуляторами FRG/2MB :
|
Давление на входе, мПа |
Расход газа, Qмакс м³/ч |
||||||
Выходное давление, Рвых кПа. |
||||||||
2 |
3 |
5 |
10 |
20 |
30 |
|||
FRG/2MB Dn 20
|
0,05 |
34 |
40 |
56 |
80 |
69 |
69 |
|
0,1 |
34 |
40 |
56 |
80 |
80 |
80 |
||
0,2 |
40 |
44 |
56 |
80 |
80 |
80 |
||
0,3 |
40 |
44 |
56 |
80 |
80 |
80 |
||
0,4 |
40 |
44 |
56 |
80 |
80 |
80 |
||
0,5-0,6 |
40 |
44 |
56 |
80 |
80 |
80 |
||
FRG/2MB Dn 25
|
0,05 |
80 |
80 |
80 |
80 |
80 |
80 |
|
0,1 |
80 |
80 |
80 |
80 |
80 |
80 |
||
0,2 |
80 |
80 |
80 |
80 |
80 |
80 |
||
0,3 |
80 |
80 |
80 |
80 |
80 |
80 |
||
0,4 |
80 |
80 |
80 |
80 |
80 |
80 |
||
0,5-0,6 |
80 |
80 |
80 |
80 |
80 |
80 |

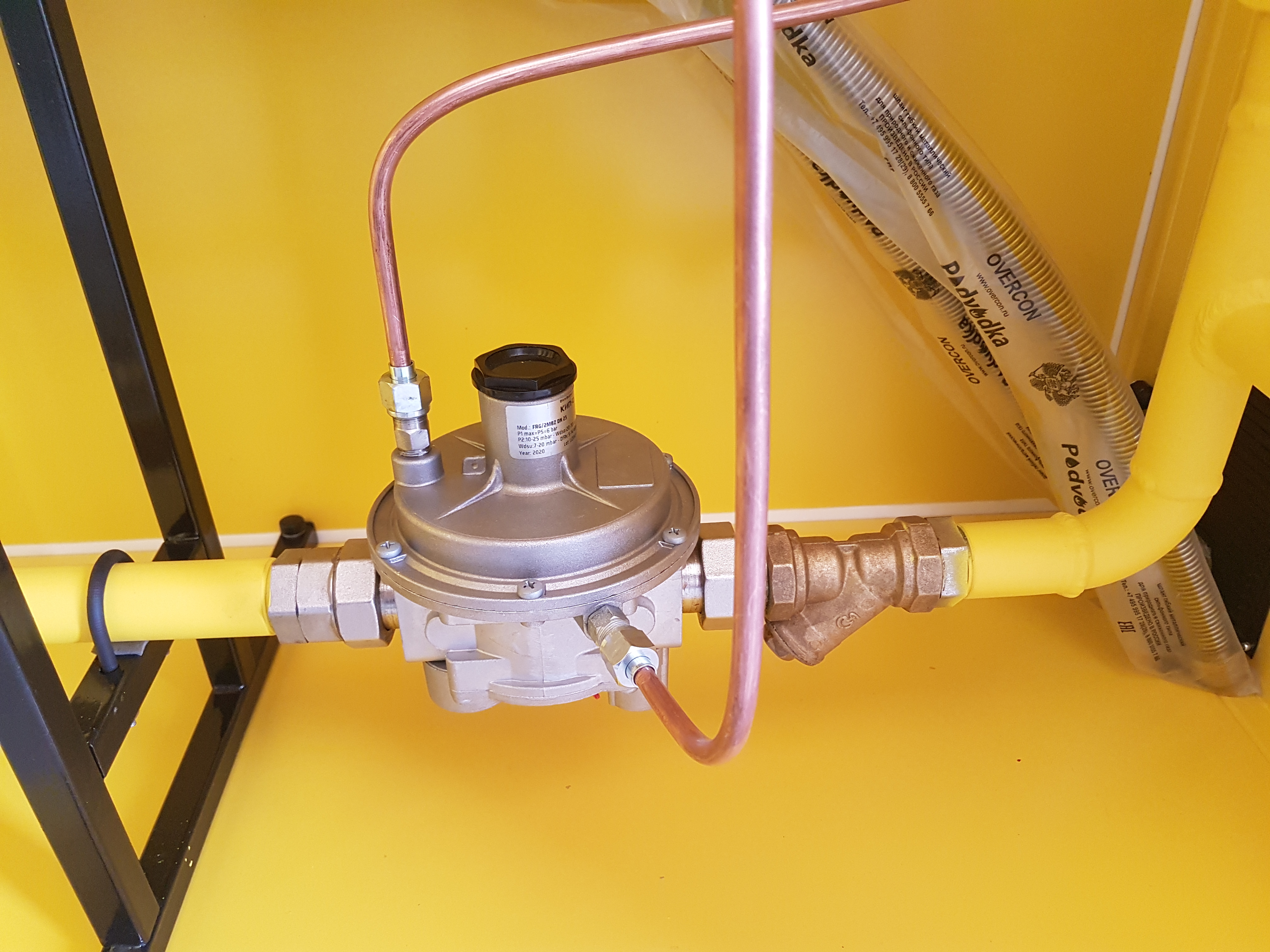

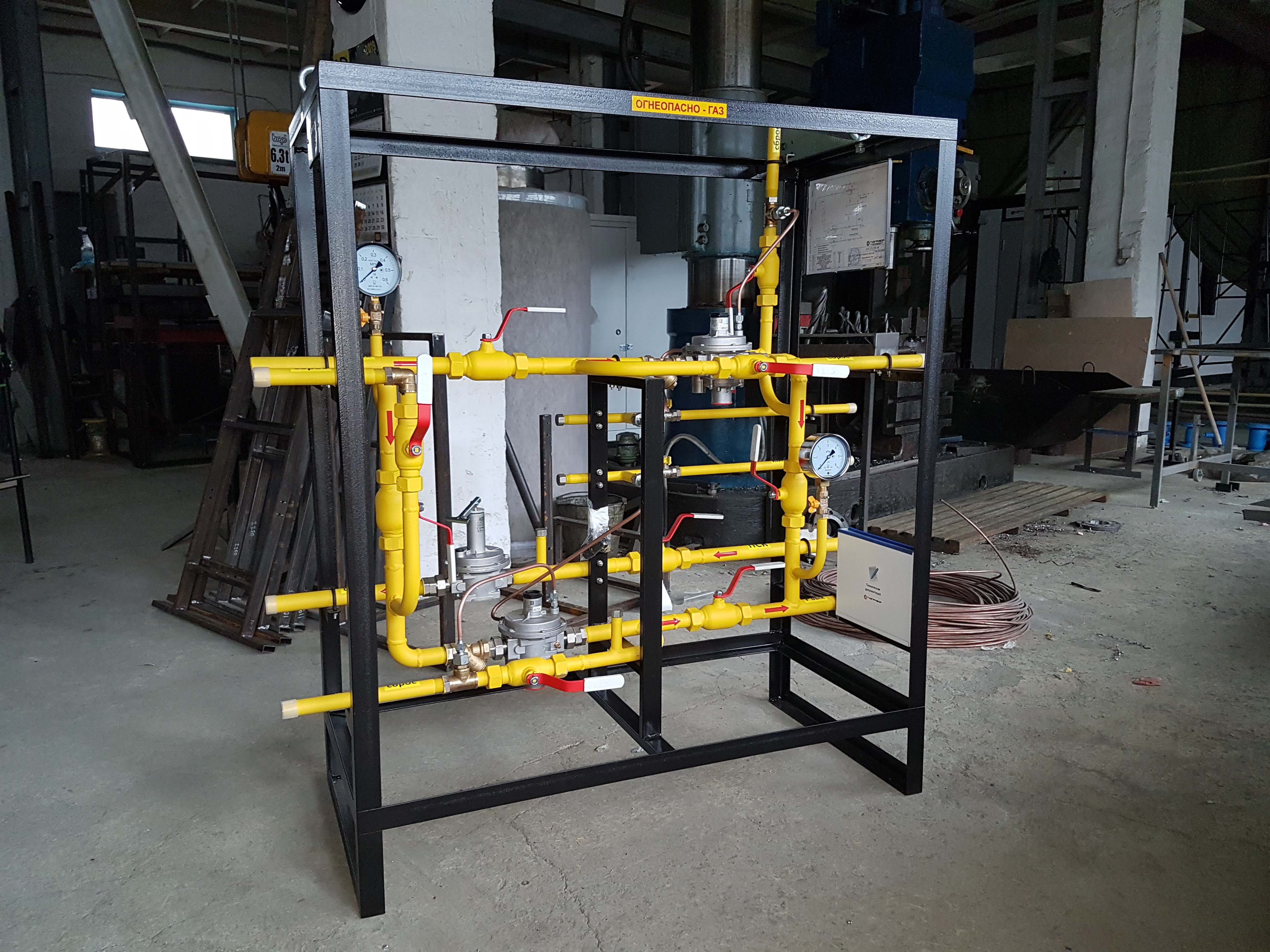

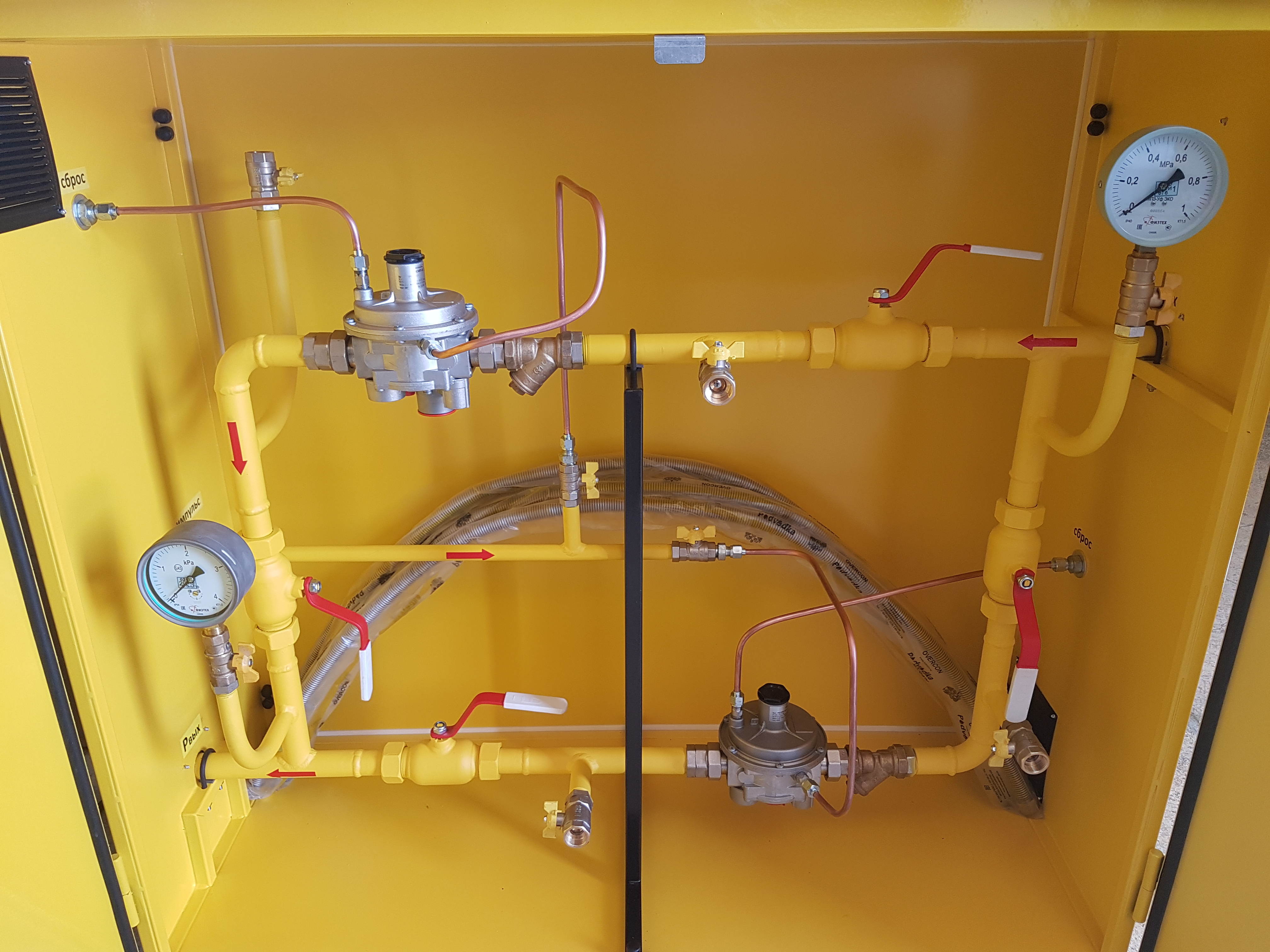

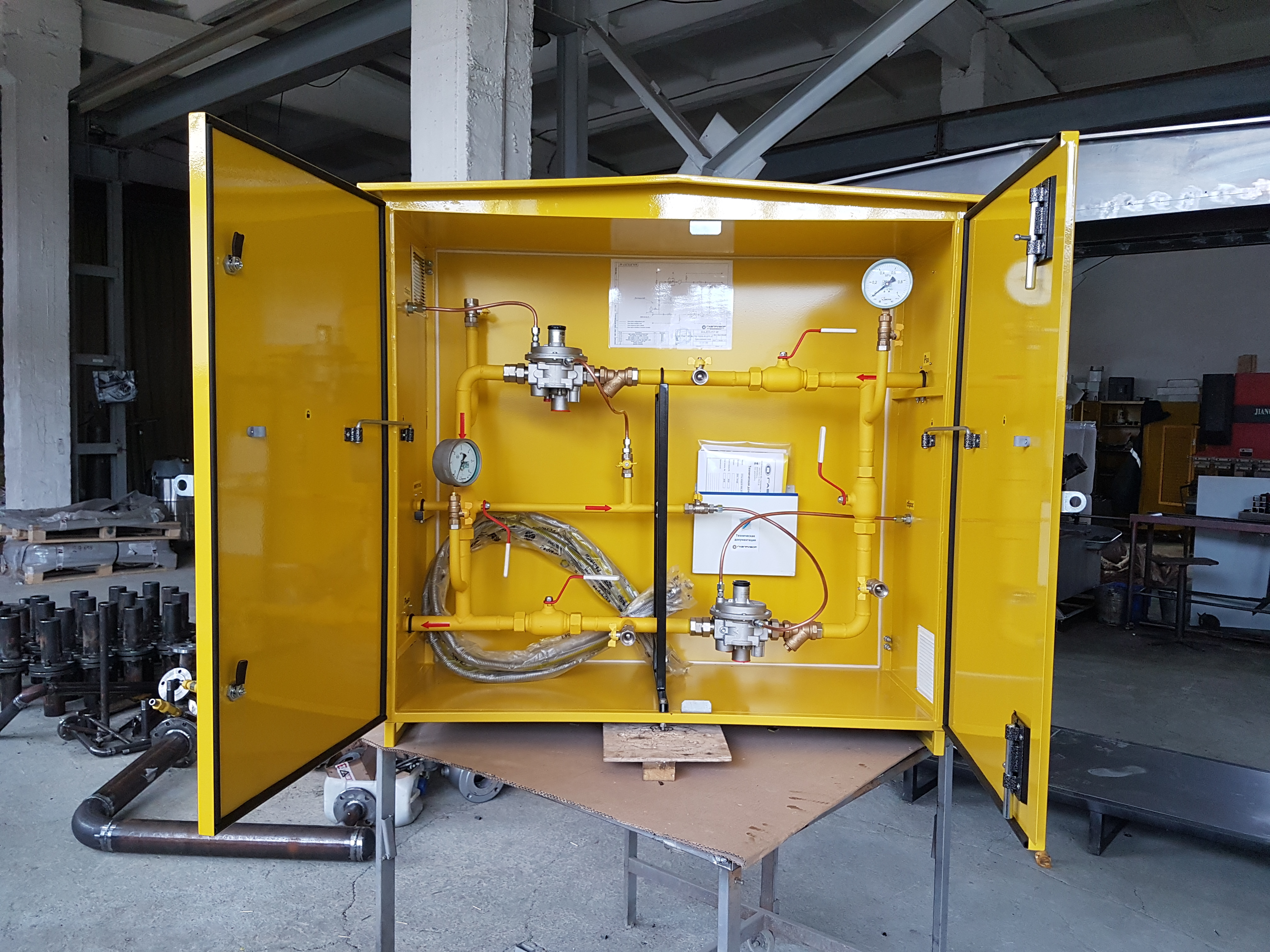

ФОТО ПРОДУКЦИИ
