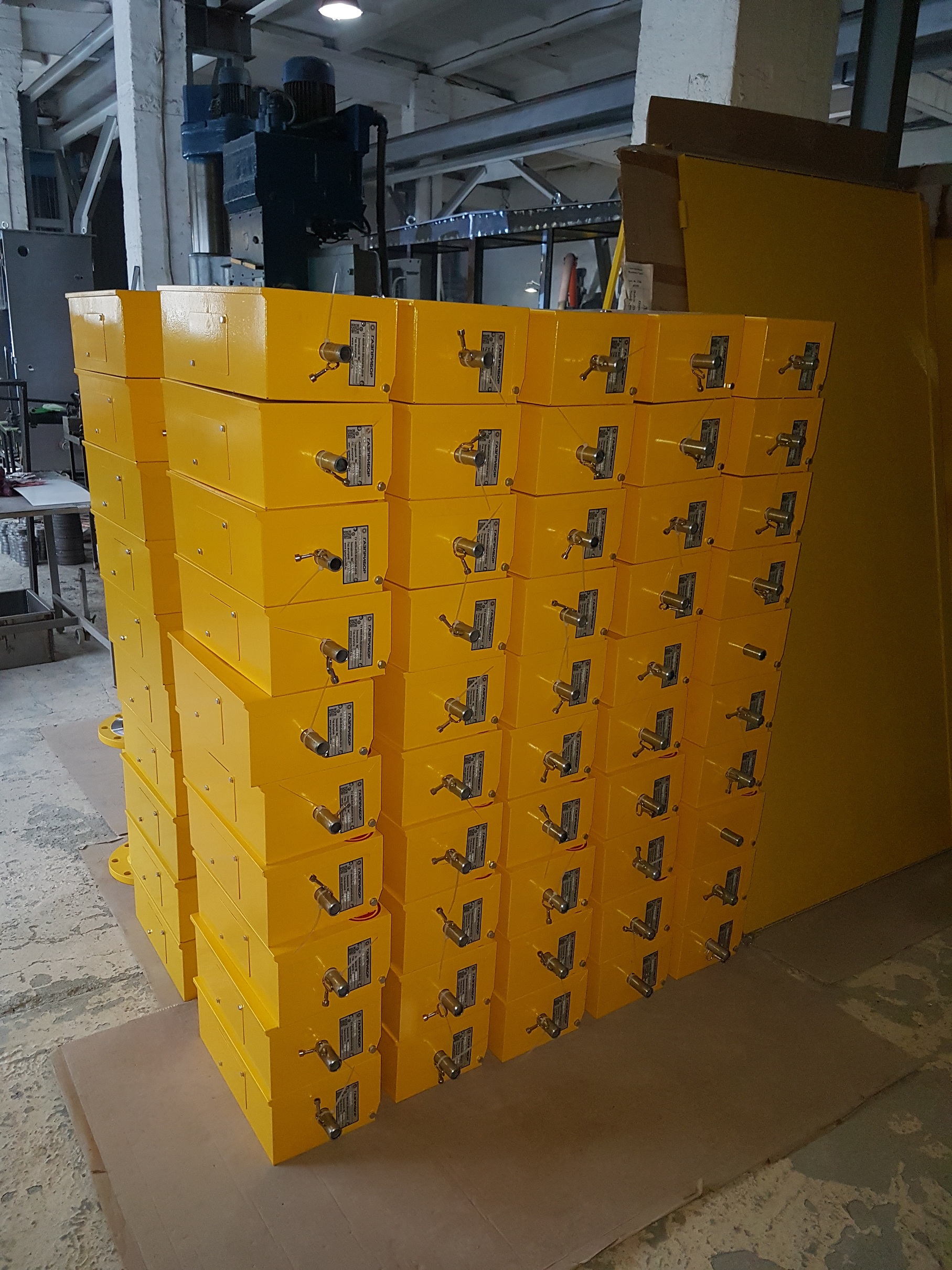

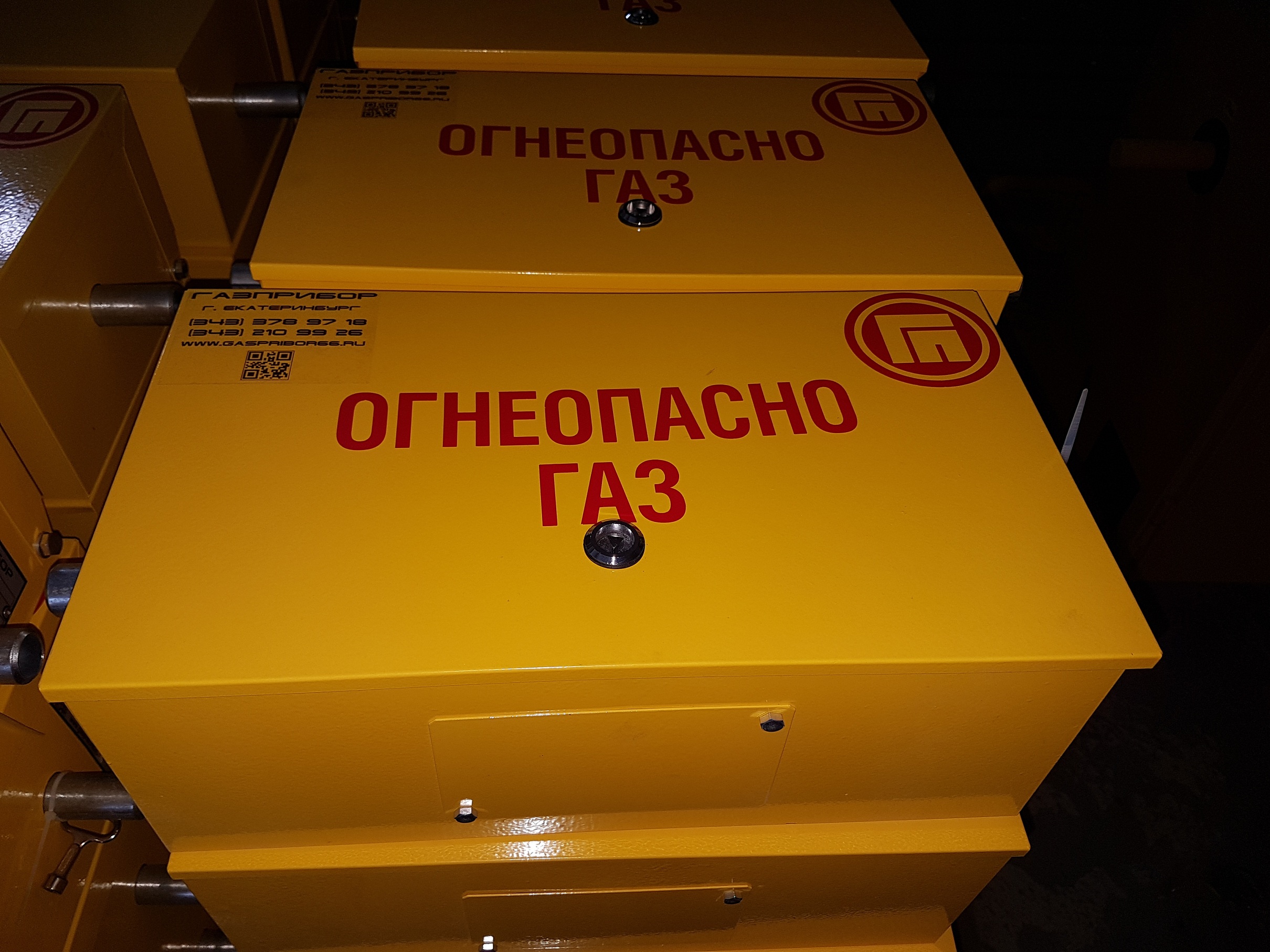

Газорегуляторный пункт, с одной линией редуцирования , регулятором FRG/2MB ("Компакт-2"): ГРПШ-М

ГРПШ-М предназначены для редуцирования высокого или среднего давления газа на низкое, среднее, автоматическое поддержание выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращение подачи газа при аварийных понижении или повышении выходного давления сверх допустимых заданных значений.

Пункты используются как самостоятельные ГРП для бытового, комунального газоснабжения индивидуальных потребителей. ГРП имеет одну линию редуцирования, поставляется без обогрева. При пожелании потребителя дополнительно для ГРПШ может быть установлен электрообогрев, мощностью 100Вт.



Структура условного обозначения газорегуляторных пунктов :



Код регулятора :                             Климатическое исполнение:

 F2- регулятор ,                                                   У1        - От -40˚С   до +60˚С,   для ГРПШ;

 FRG/2MB Ду20;Ду 25                                         УХЛ4   - От    0˚С   до  +60˚С ,  для ГРУ.

серия:  "Компакт-2"



Основные технические характеристики ГРПШ-М, с регуляторами FRG/2MB  "Компакт-2":

наименование  параметра

параметры ГРП

Примечание

модель регулятора в ГРП

FRG/2MB Dn20

FRG/2MB Dn25

Давление газа на входе, Рмакс, мПа

0,6

 Для всех модификаций

Давление газа на выходе, Рвых, кПа

0,9-2,0

0,9-2,0



1,8-3,0

1,8-3,0

 Давление сработки  ПСК, в регуляторе кПа

1-3,5

1-3,5

Диапазон сработки при соответствующем диапазоне Рвых



2-4,5

2-4,5

Диапазон сработки ПЗК при понижении выходного давления, кПа

0,6-1,3

0,6-1,3

Диапазон сработки при соответствующем диапазоне Рвых

Диапазон сработки ПЗК при повышении выходного давления, кПа

2,4-6,7



Диапазон сработки при соответствующем диапазоне Рвых

Температура окружающей среды, Сº

У1;УХЛ4

в зависимости от типа ГРП

Диаметр импульсного трубопровода*

-

Не устанавливается

Таблица пропускной способности ГРПШ-М:

 Регулятор



Давление на входе, мПа

Расход газа, Qмакс м³/ч

Выходное давление, Рвых кПа.

2

FRG/2MB Dn 20









0,05

9

0,1

10,4

0,2

11

0,3

11,6

0,4

13,6

0,5-0,6

14

FRG/2MB Dn 25









0,05

9

0,1

10,4

0,2

11

0,3

11,6

0,4

13,6

0,5-0,6

14
