Газорегуляторный пункт с основной и резервной линией редуцирования, регуляторами РДНК

Пункты предназначены для применения в системах наружного и внутреннего газоснабжения, для снижения давления перед газопотребляющими агрегатами, как бытового, так и производственного назначения на  требуемое,  а также автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышений или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542-2014,от механических частиц; коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа ( в случае комплектации).



Структура условного обозначения газорегуляторных пунктов :

Коды регуляторов РДНК:            Код  выходного давления:                   Коды системы обогрева:

02-РДНК-У                                            Н- низкое давление от 2 до 5кПа;        Г- газовый обогрев ОГШН;

04-РДНК-400                                                                                                                  Э- электрический обогрев;

05- РДНК-400М                                                                                                              Г- газовый, конвектор.

07-РДНК-1000



Коды счетчика газа:                              Коды климатического исполнения:

Р -ротационным счетчик ;                     У1        - От -40˚С до +45˚С

Т- турбинный счетчик;                            УХЛ1   - От -60˚С до +45˚С

В- вихревой счетчик;                              УХЛ4   - От 0˚С    до  +45˚С

У- ультразвуковой счетчик.



Типы газорегуляторных пунктов:

ГРПШ- газорегуляторный пункт шкафной, представляет собой металлический шкаф с размещенным внутри технологическим оборудованием. При комплектации с обогревом, стенки шкафа сдвоенные с утеплителем либо  с нанесенным  утепляющим негорючим материалом при модульной системе. Модульная система  представляет собой легкоразборный металлический шкаф состоящий из отдельных элементов, закрепленных на основании. Преимущество данной системы  состоит в том, что любой из элементов шкафа, при необходимости, может быть легко заменен.

ГРУ- газорегуляторная установка, представляет собой металлическую раму с размещенным технологическим оборудованием.

ГРПБ- газорегуляторный пункт блочный, представляет собой отапливаемый блок-контейнер, состоящий из сварной рамной конструкции размещенной на основании. Основание и конструкция выполнена из уголка. Рамная конструкция и основание пункта обшиты трехслойными сэндвич панелями.



Пример записи при заказе:

Газорегуляторный пункт шкафной с основной и резервной линией редуцирования, с  газовым обогревом ОГШН, с  регуляторами давления газа

 РДНК-1000, без счетчика, низким выходным давлением газа:

ГРПШ-07-2Н-У1.



Газорегуляторный пункт шкафной с основной и резервной линией редуцирования, с газовым обогревом ОГШН, с регуляторами давления газа

 РДНК-1000, с ротационным  счетчиком газа  RVG, низким выходным давлением газа:

ГРПШ-07-2Н-Р-Г-У1.

Основные технические характеристики ГРП с регуляторами РДНК:

Наименование параметра

Параметры ГРП

Примечание

Регулируемая среда

Природный газ по ГОСТ 5542-2014



Максимальное давление газа на входе, Рмакс, мПа

0,6

1,2

Для: РДНК-400;400М;1000

Для регулятора РДНК-У

Давление газа на выходе, кПа

2-5

Для регуляторов  РДНК неравномерность регулирования составляет ±10%

Давление сработки внешнего ПСК,

кПа

1,9-5,5

2,5-6

Для модели КПС-Н

Для модели КПС-Н-1-Г

Диапазон сработки ПЗК при понижении выходного давления, кПа

(0,2…0,5) Рвых

Для всех модификаций

Диапазон сработки ПЗК при повышении выходного давления, кПа

(1,2…1,8) Рвых

Для всех модификаций

Температура окр.среды, Сº

У1;УХЛ1;УХЛ4

в зависимости от типа ГРП

Диаметр импульсного трубопровода, Ду мм

15

Для всех модификаций



Основные комплектации ГРП с регуляторами РДНК:

параметр

Модель ГРП

ГРПШ-04-2Н-У1

ГРПШ-02-2Н-У1

ГРПШ-05-2Н-У1

ГРПШ-07-2Н-У1

ГРПШ-04-2Н-Г-У1

ГРПШ-02-2Н-Г-У1

ГРПШ-05-2Н-Г-У1

ГРПШ-07-2Н-Г-У1

ГРПШ-04-2Н-Э-У1

ГРПШ-02-2Н-Э-У1

ГРПШ-05-2Н-Э-У1

ГРПШ-07-2Н-Э-У1

ГРУ-04-2Н-УХЛ4

ГРУ-05-2Н-УХЛ4

ГРУ-02-2Н-УХЛ4

ГРУ-07-2Н-УХЛ4

ГРПШ-04-2Н-Р-Г-У1

ГРПШ-02-2Н-Р-Г-У1

ГРПШ-05-2Н-Р-Г-У1

ГРПШ-07-2Н-Р-Г-У1

ГРУ-04-2Н-Р-УХЛ4

ГРУ-02-2Н-Р-УХЛ4

ГРУ-05-2Н-Р-УХЛ4

ГРУ-07-2Н-Р-УХЛ4

ГРПШ-04-2Н-Р-Э-У1

ГРПШ-05-2Н-Р-Э-У1

ГРПШ-07-2Н-Р-Э-У1

ГРПШ-02-2Н-Р-Э-У1

ГРПБ-...-2Н-У1

ГРПБ-...-2Н-Р-У1

Основная и резервная линия редуцирования

Запорная арматура "LD"

Одностороннее обслуживание







Двухстороннее обслуживание













Узел учета газа













Модульная система шкафа













Газовый обогрев

ОГШН 1,35кВт















Электрический обогрев 400Вт

















Газовый обогрев

Конвектор 2кВт

















Диаметр патрубков на входе/выходе

50/80

50/80

50/80

50/80

Ду счет/80

Ду счет/80

Ду счет/80

50/80

Ду счет/

80

Масса, кг



















  • - наличие параметра

Таблица пропускной способности ГРП с регуляторами РДНК:

Давление на

Расход газа, Q макс м³/ч



входе, Рвх, мПа

тип регулятора давления газа







РДНК-400

РДНК-400М

РДНК-У

РДНК-1000

0,05

40

44

44

56

0,1

75

80

80

104

0,2

100

144

140

224

0,3

150

240

200

360

0,4

180

320

264

480

0,5

230

400

328

560

0,6

280

480

400

720

1,2

-

-

800

-

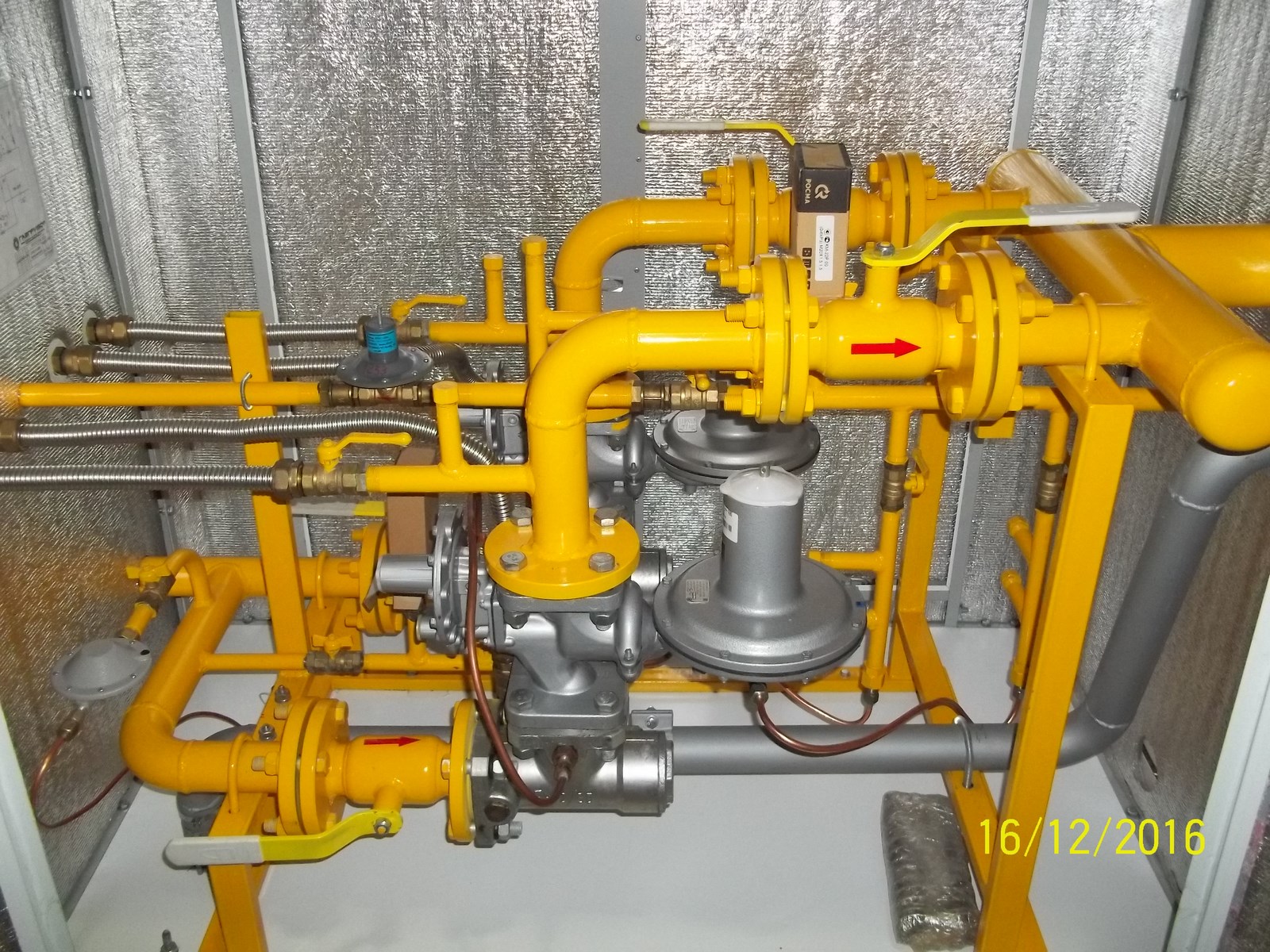

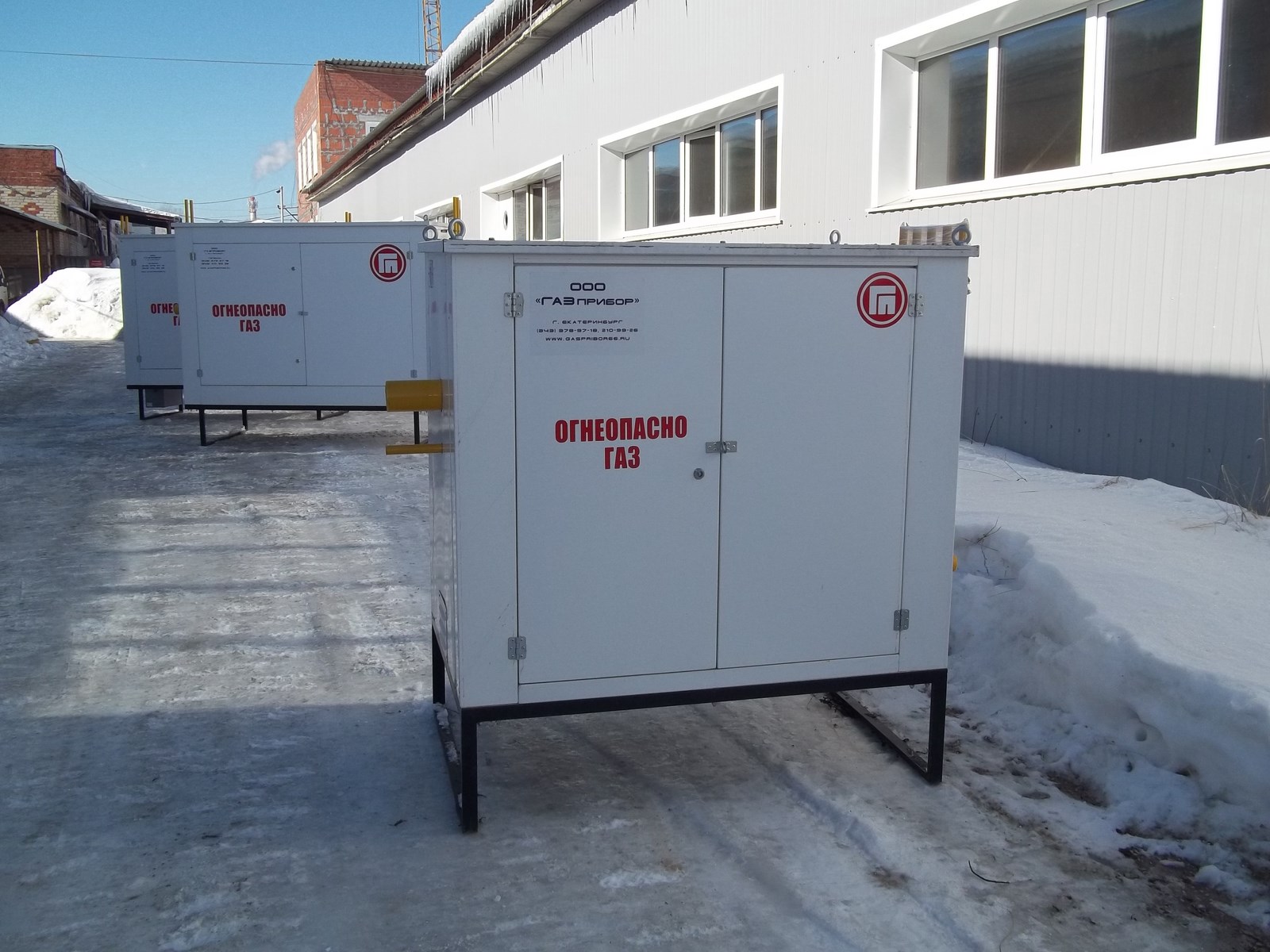

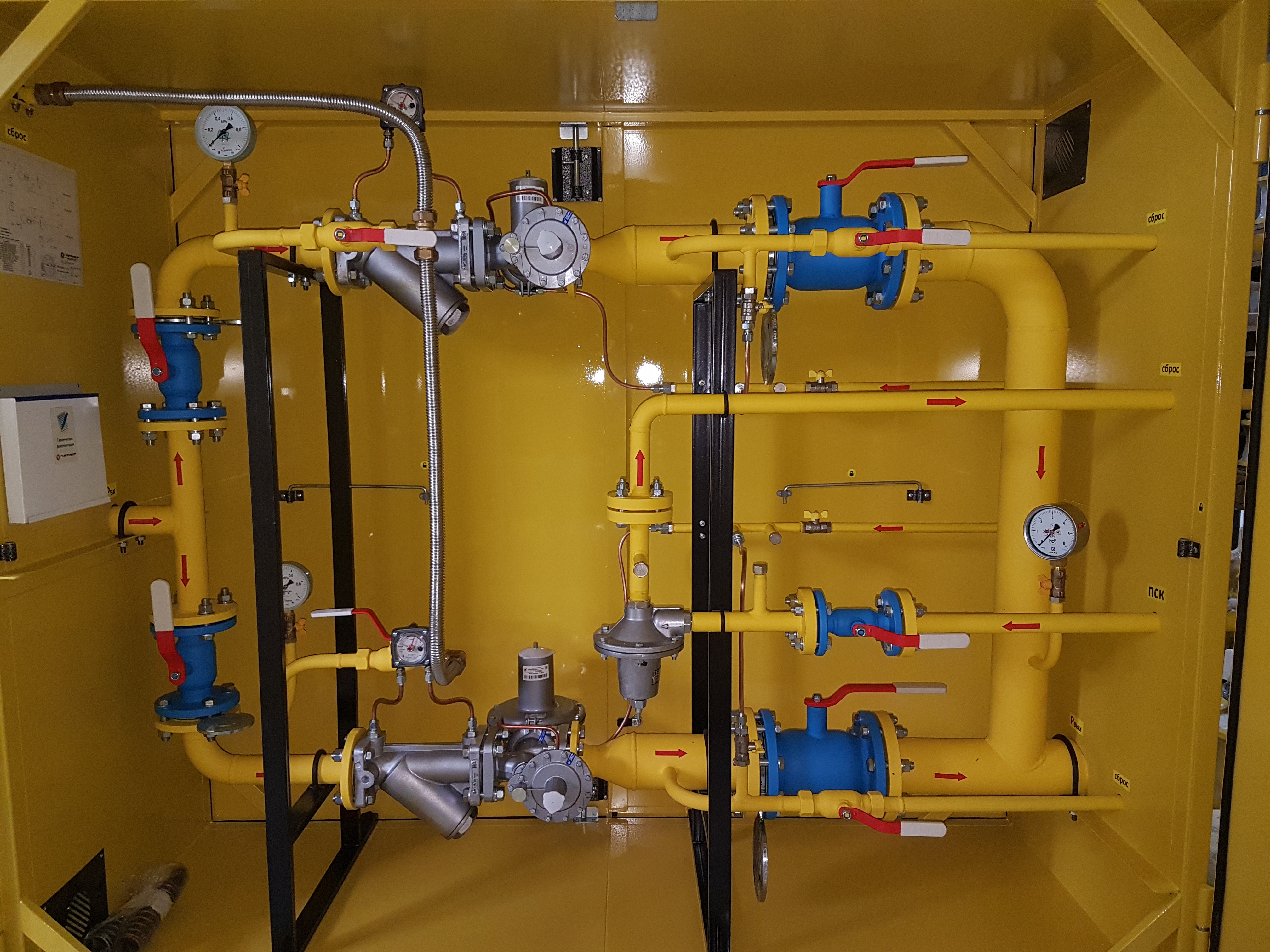

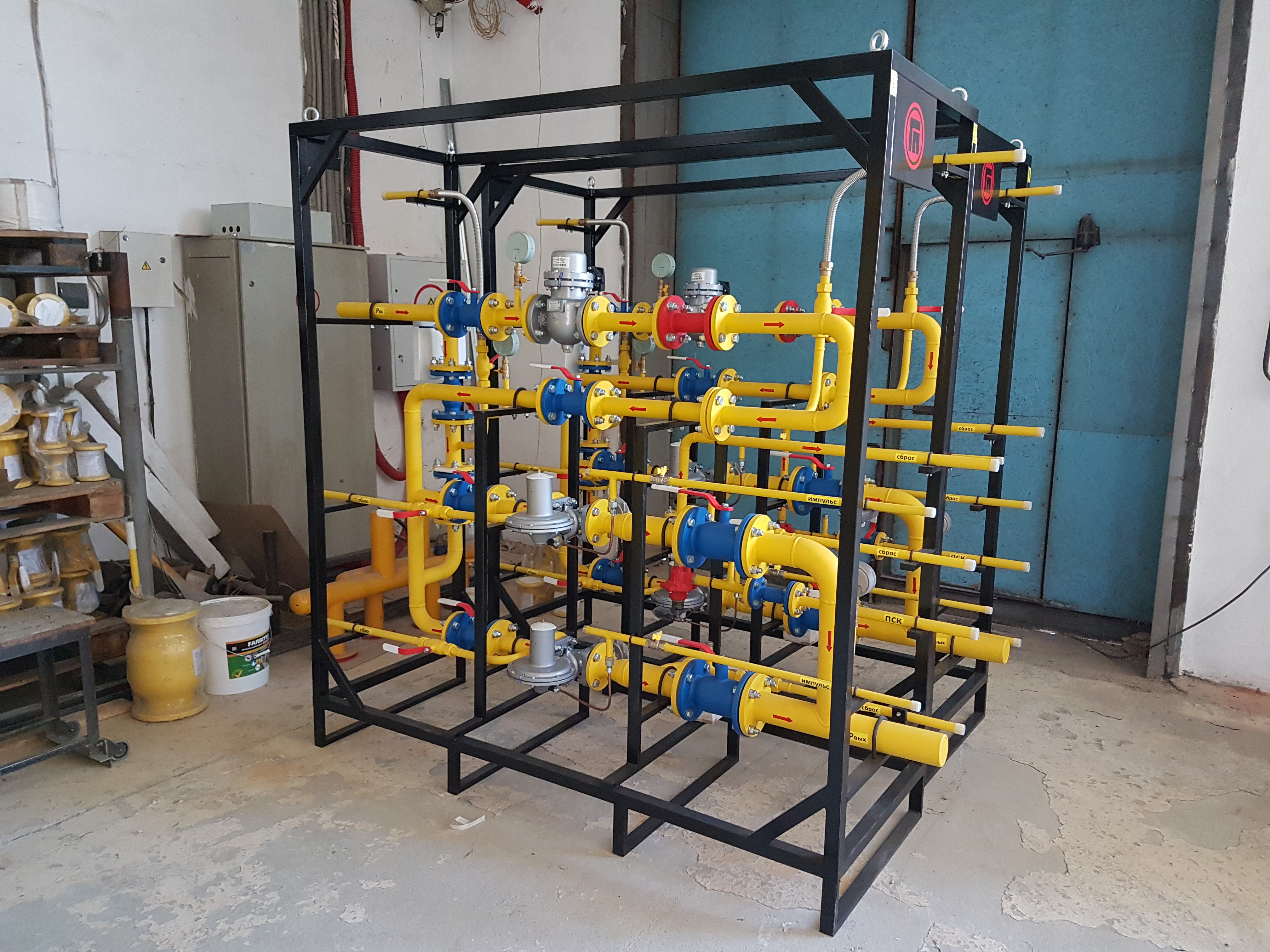

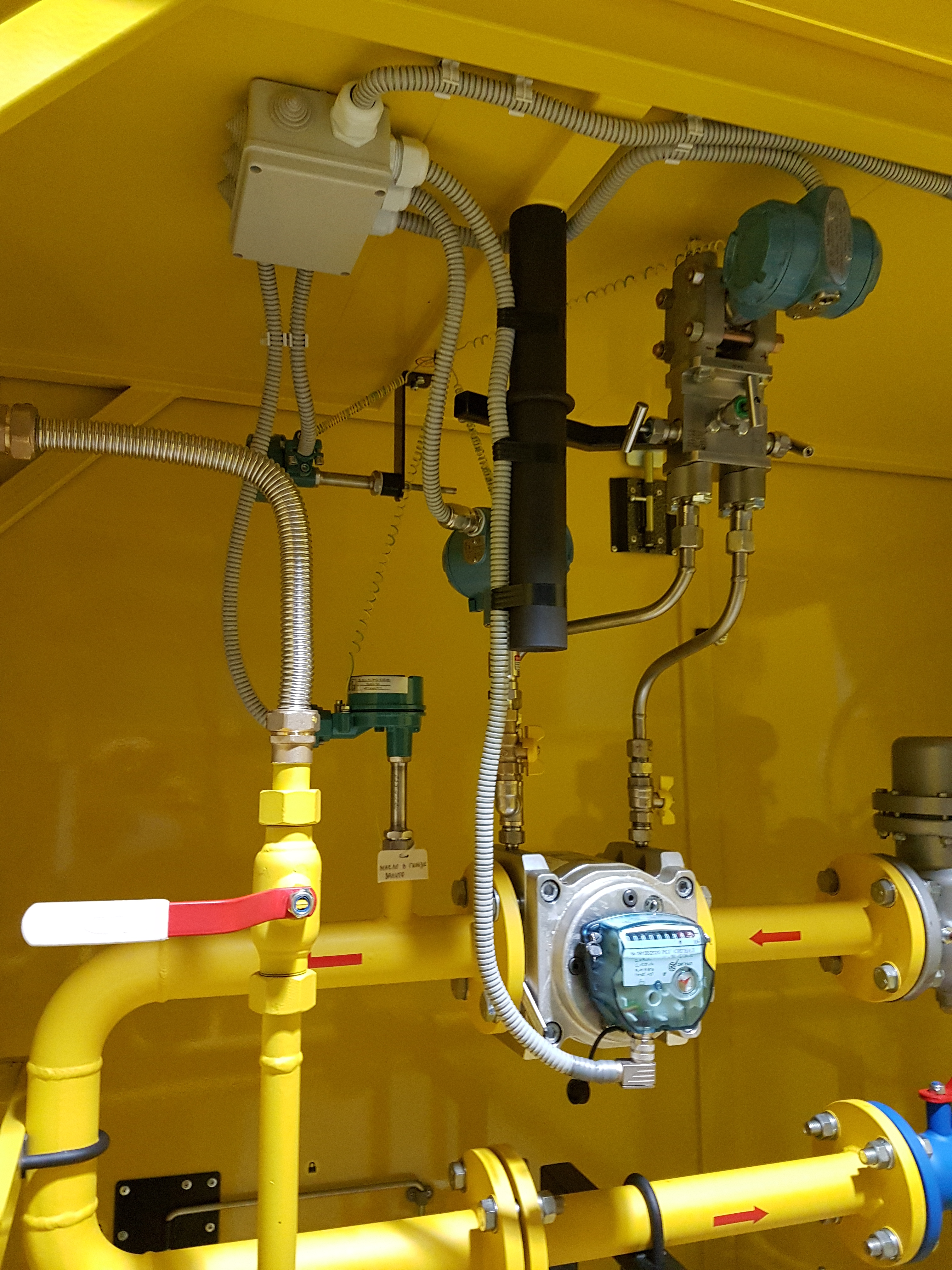

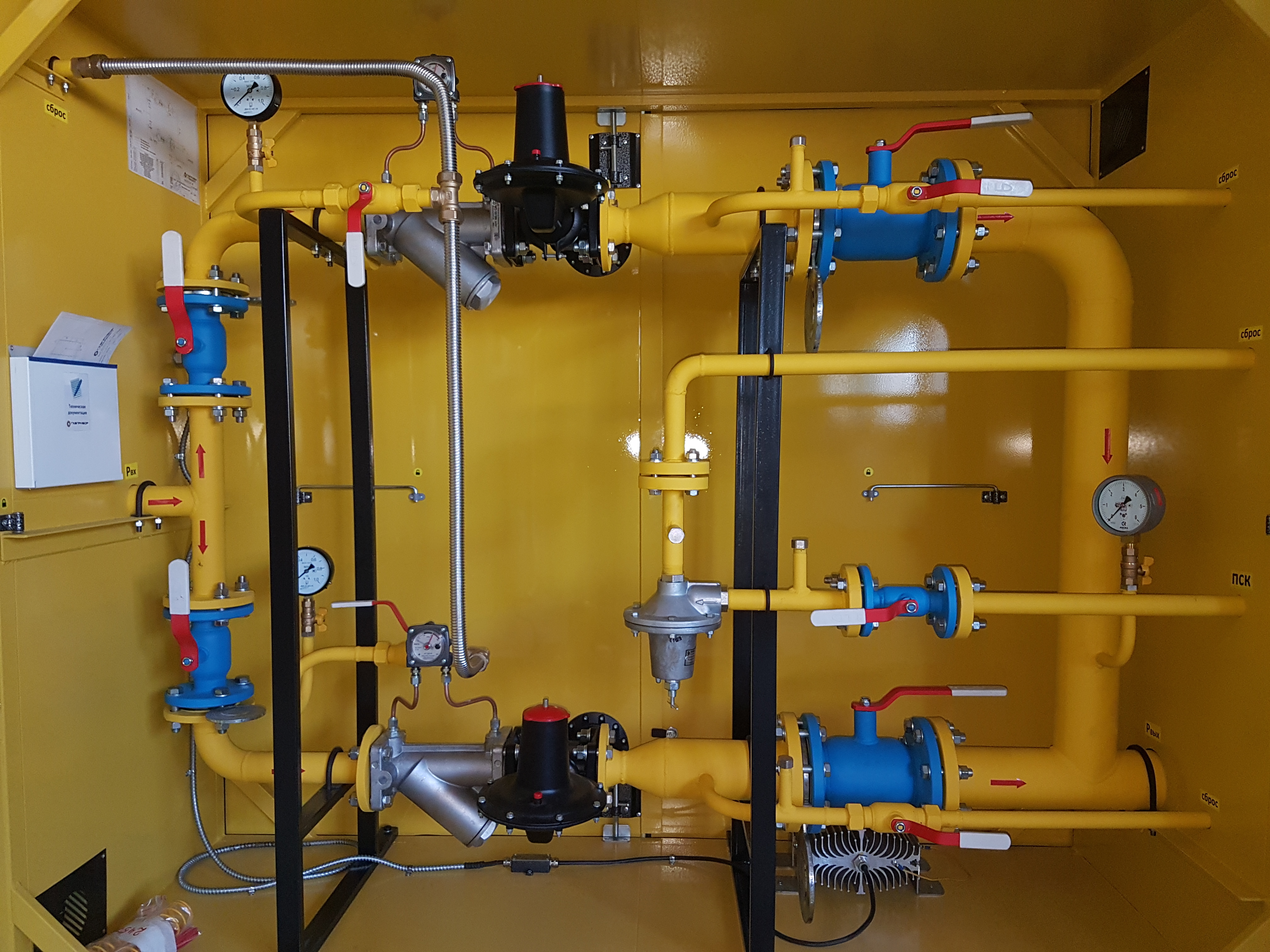

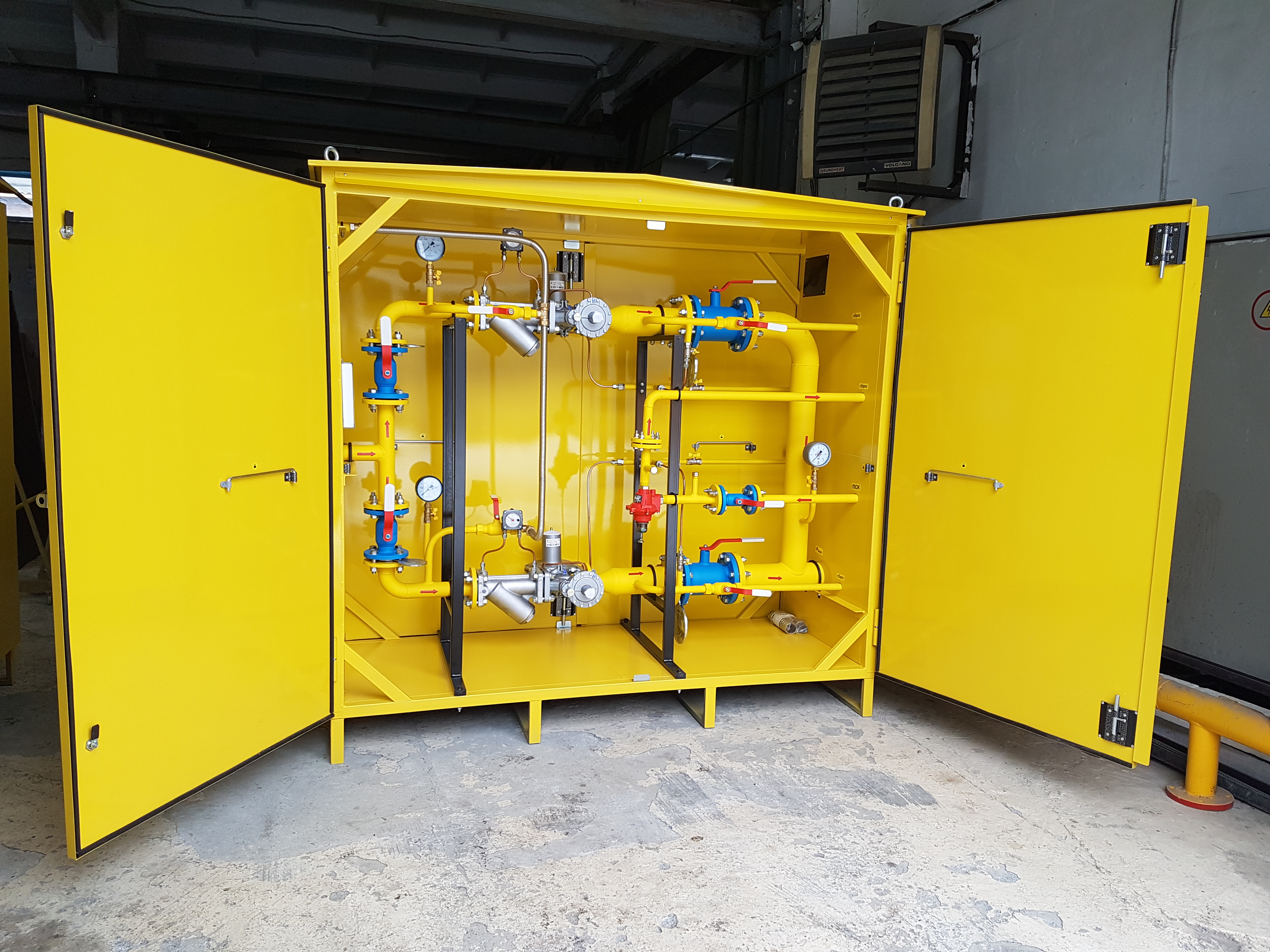

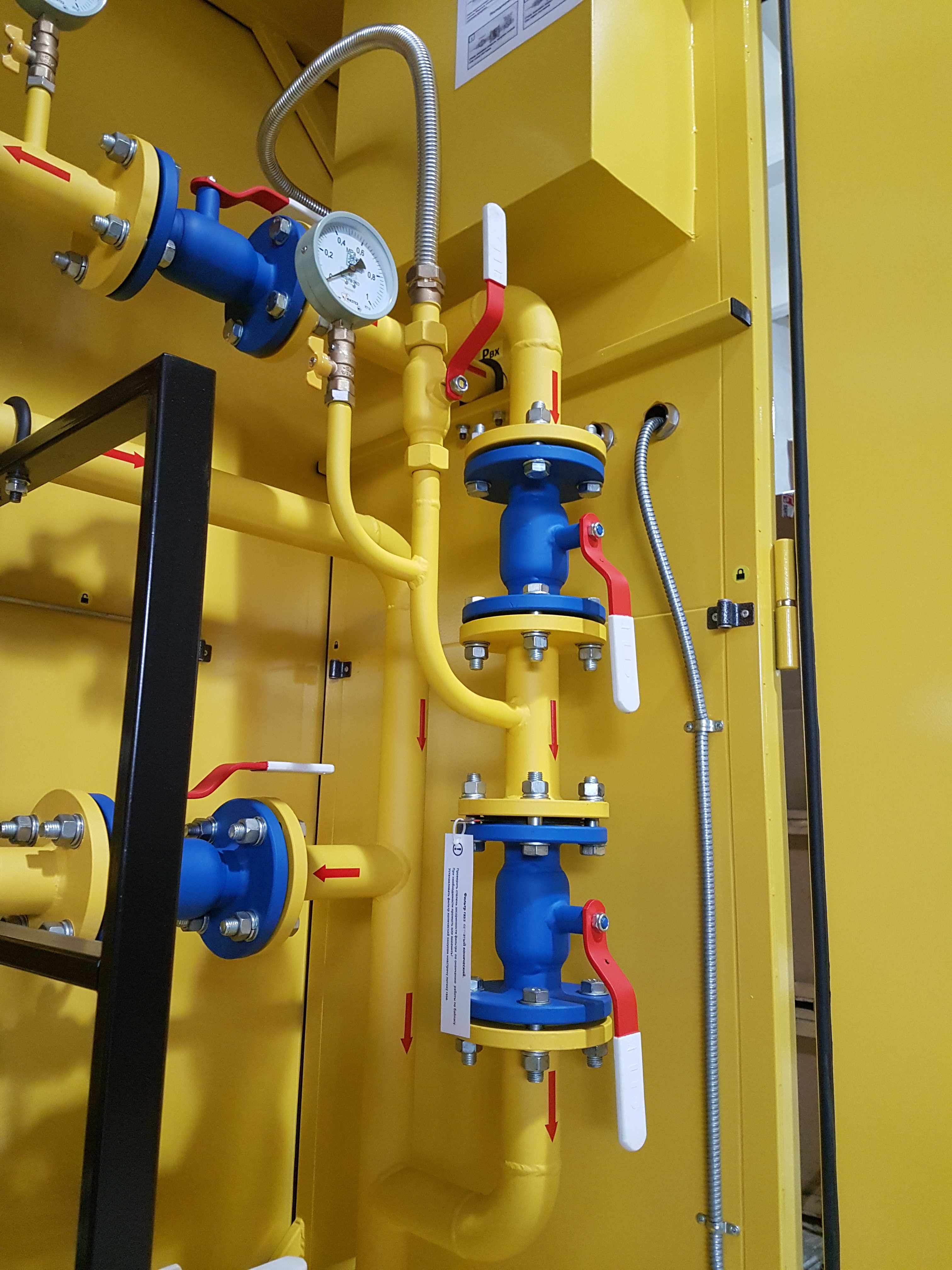

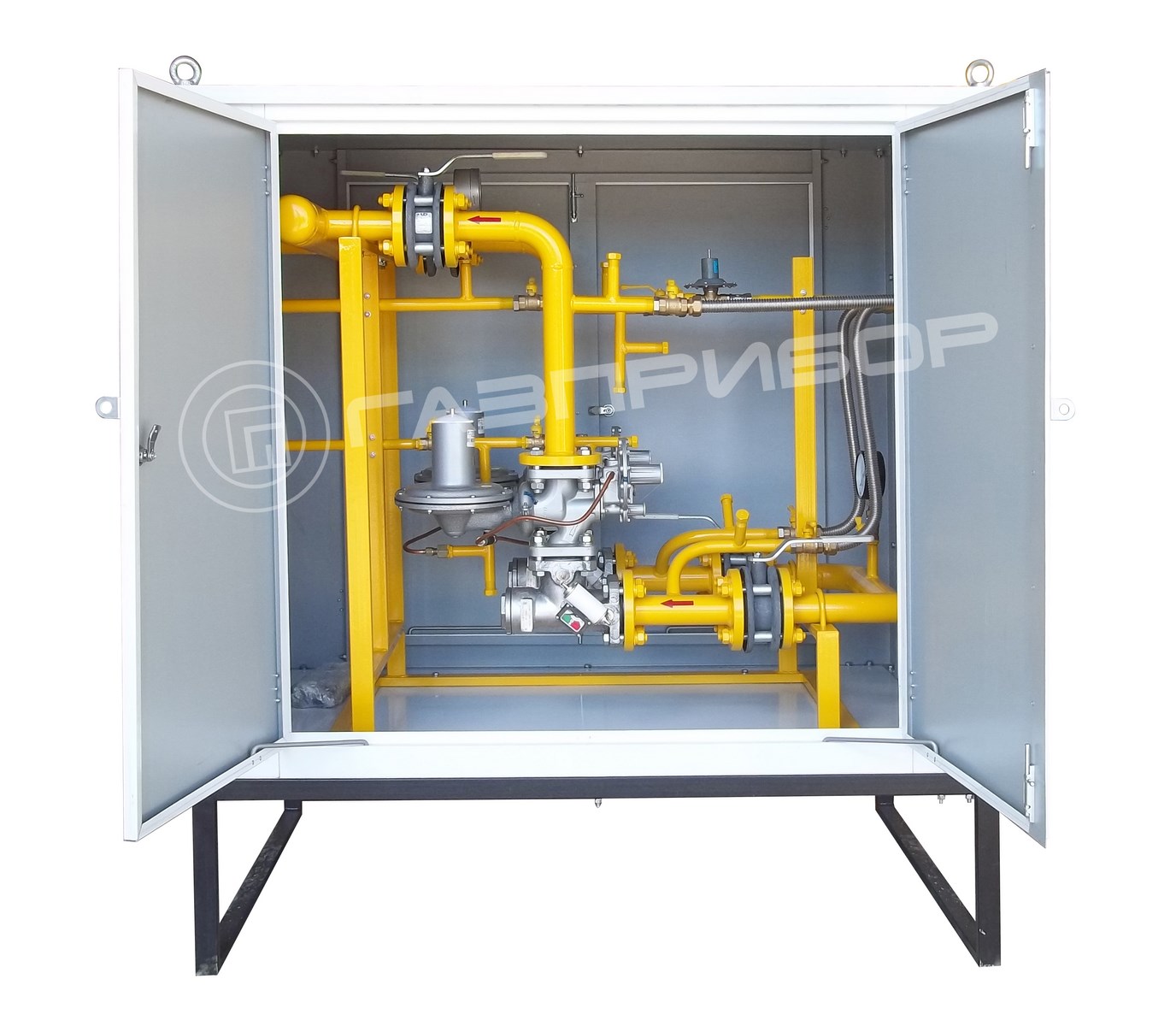

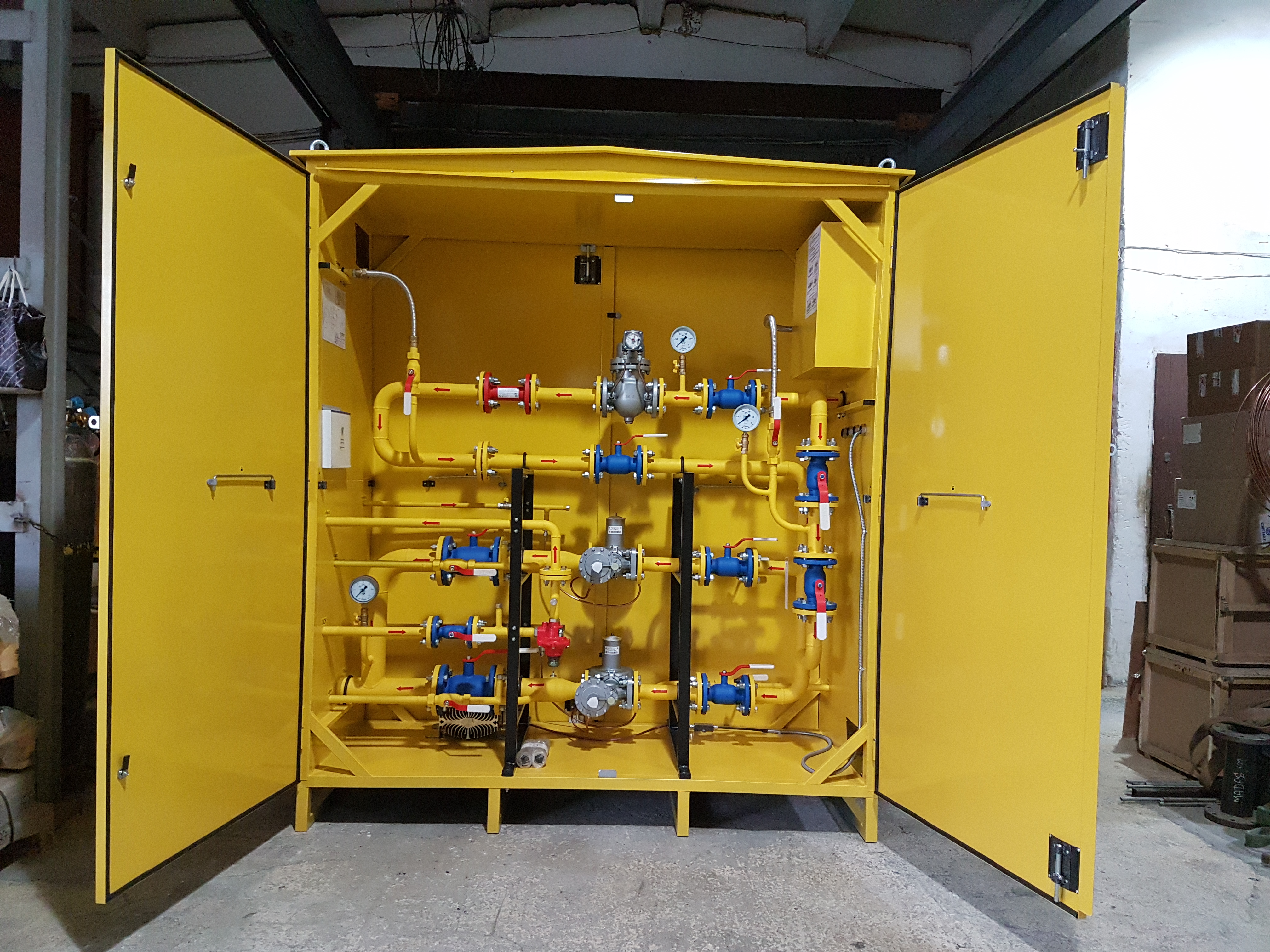

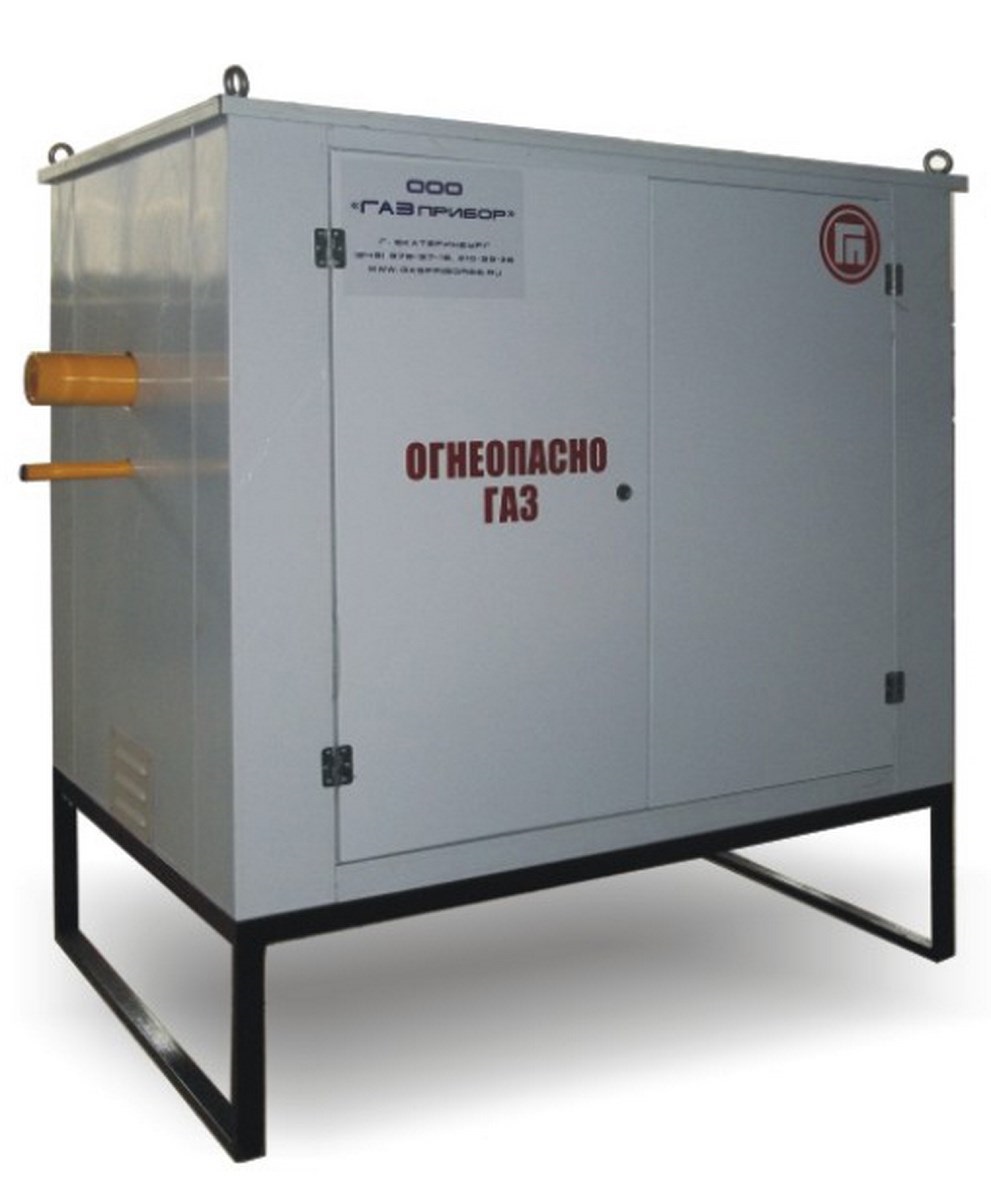

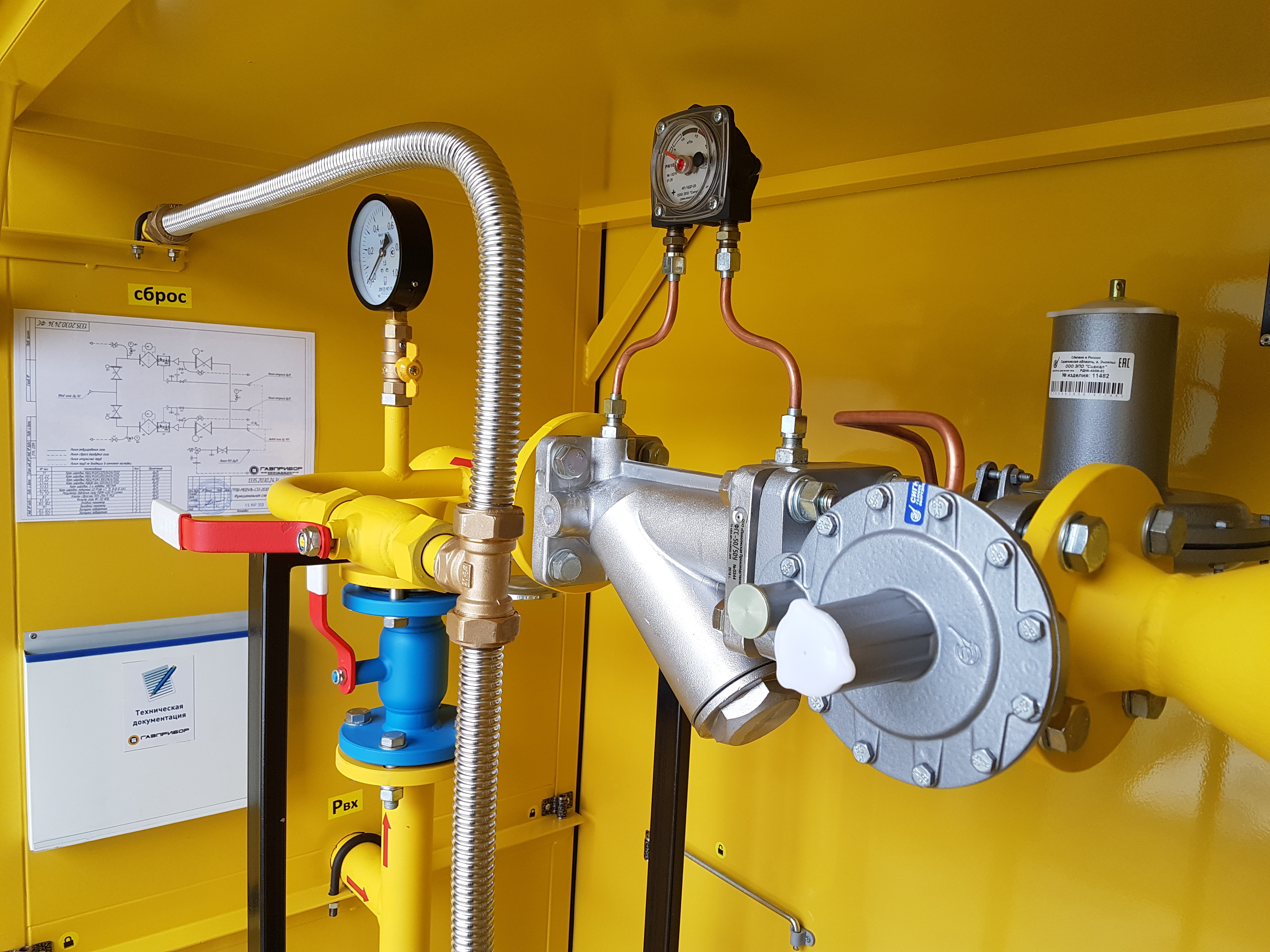

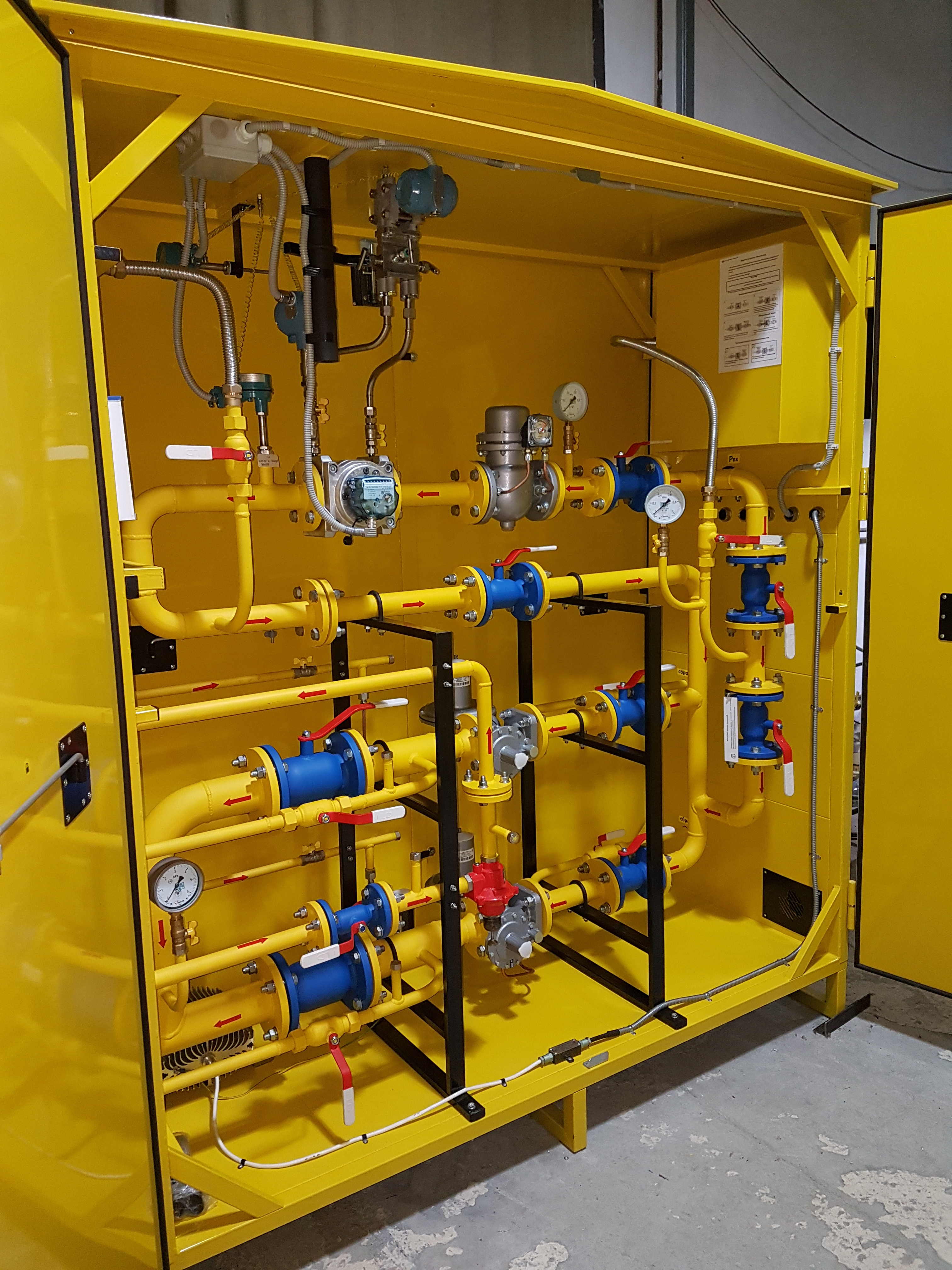

ФОТО ГРП:
