Газорегуляторный пункт с основной и резервной линией редуцирования, регуляторами RG/2MB
Пункты предназначены для применения в системах наружного и внутреннего газоснабжения, для снижения давления перед газопотребляющими агрегатами, как бытового, так и производственного назначения на требуемое, а также автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышений или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542-2014,от механических частиц; коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа ( в случае комплектации).
Структура условного обозначения газорегуляторных пунктов:
Код регулятора : Коды выходного давления: Коды системы обогрева:
RG/2MB- регулятор , Н- низкое, среднее давление от 0.8 до 6кПа; Г- газовый обогрев ОГШН;
RG/2MB Ду50-Ду 100 В- среднее, высокое давление в интервале Э- электрический обогрев;
от 6кПа до 300кПа Г- газовый, конвектор.
Коды счетчика газа: Коды климатического исполнения:
Р -ротационным счетчик ; У1 - От -40˚С до +60˚С
Т- турбинный счетчик; УХЛ1 - От -60˚С до +60˚С
В- вихревой счетчик; УХЛ4 - От 0˚С до +60˚С
У- ультразвуковой счетчик.
Типы газорегуляторных пунктов:
ГРПШ- газорегуляторный пункт шкафной, представляет собой металлический шкаф с размещенным внутри технологическим оборудованием. При комплектации с обогревом, стенки шкафа сдвоенные с утеплителем либо с нанесенным утепляющим негорючим материалом при модульной системе. Модульная система представляет собой легкоразборный металлический шкаф состоящий из отдельных элементов, закрепленных на основании. Преимущество данной системы состоит в том, что любой из элементов шкафа, при необходимости, может быть легко заменен.
ГРУ- газорегуляторная установка, представляет собой металлическую раму с размещенным технологическим оборудованием.
ГРПБ- газорегуляторный пункт блочный, представляет собой отапливаемый блок-контейнер, состоящий из сварной рамной конструкции размещенной на основании. Основание и конструкция выполнена из уголка. Рамная конструкция и основание пункта обшиты трехслойными сэндвич панелями.
Пример записи при заказе:
Газорегуляторный пункт шкафной, с основной и резервной линией редуцирования, с газовым обогревом ОГШН, с регуляторами давления газа RG/2MB , без счетчика, средним выходным давлением газа:
ГРПШ-RG/2MB-2Н-У1.
Газорегуляторный пункт шкафной, с газовым обогревом ОГШН, с регуляторами давления газа RG/2MB , с ротационным счетчиком газа RVG, высоким выходным давлением газа:
ГРПШ- RG/2MB-2В-Р-Г-У1.
Основные технические характеристики ГРП с регуляторами RG/2MB :
наименование параметра |
параметры ГРП |
Примечание |
|||||||
модель регулятора в ГРП |
|||||||||
RG/2MB Dn50 |
RG/2MB Dn65 |
RG/2MB Dn80 |
RG/2MB Dn100 |
RG/2MB Dn50, серия 0,3 мПа |
RG/2MB Dn65, серия 0,3 мПа |
RG/2MB Dn80, серия 0,3 мПа |
RG/2MB Dn100, серия 0,3 мПа |
||
Давление газа на входе, Рмакс, мПа |
0,6 |
Для всех модификаций |
|||||||
Давление газа на выходе, Рвых, кПа |
1-2,2 |
1,3-2,7 |
1,3-2,7 |
1,3-2,2 |
90-200 |
||||
1,5-3,3 |
2,2-5,8 |
2,2-5,8 |
1,8-4 |
180-330 |
|||||
3,2-6 |
5-13 |
5-13 |
3,5-12 |
270-420 |
|||||
5-9,5 |
11-20 |
11-20 |
11-20 |
||||||
8,5-18 |
17-40 |
17-40 |
17-40 |
||||||
15-35 |
30-50 |
30-50 |
30-50 |
||||||
30-50 |
|||||||||
50-80 |
|||||||||
Давление сработки внешнего ПСК, кПа |
1-5 |
Для ПСК-50/5 |
|||||||
2-20 |
Для ПСК-50/20 |
||||||||
20-50 |
Для ПСК-50/50 |
||||||||
50-125 |
Для ПСК-50/125 |
||||||||
125-1000 |
Для ПСК-50/1000 |
||||||||
Диапазон сработки ПЗК при понижении выходного давления, кПа |
0,7-2 |
0,7-1,5 |
0,7-1,5 |
0,7-1,5 |
45-75 |
Диапазон сработки при соответствующем диапазоне Рвых |
|||
0,7-2 |
1-2,5 |
1-2,5 |
1-2,5 |
80-170 |
|||||
1-3 |
1,5-7 |
1,5-7 |
1,5-7 |
110-260 |
|||||
1-3 |
3-7 |
3-5 |
3-7 |
||||||
3,5-11 |
7-11 |
7-11 |
7-11 |
||||||
5-11 |
15-30 |
15-30 |
15-30 |
||||||
5-11 |
|||||||||
5-11 |
|||||||||
Диапазон сработки ПЗК при повышении выходного давления, кПа |
1,2-3 |
1,5-11 |
1,5-11 |
1,5-11 |
90-200 |
Диапазон сработки при соответствующем диапазоне Рвых |
|||
1,2-5 |
3-11 |
3-11 |
3-11 |
180-330 |
|||||
3-12 |
6-26 |
6-26 |
6-26 |
270-420 |
|||||
6-14 |
13-35 |
13-35 |
13-35 |
||||||
10-26 |
21-60 |
21-60 |
21-60 |
||||||
18,5-55 |
37,5-90 |
37,5-90 |
37,5-90 |
||||||
37-100 |
|||||||||
37-100 |
|||||||||
Температура окр.среды, Сº |
У1;УХЛ1;УХЛ4 |
В зависимости от типа ГРП |
|||||||
Диаметр импульсного трубопровода, Ду мм |
15 |
Для всех модификаций |
Основные комплектации ГРП с регуляторами RG/2MB Dn 50;65;80;100:
параметр |
Модель ГРП |
||||||||
ГРПШ-RG/2MB-2Н-У1 ГРПШ-RG/2MB-2В-У1 |
ГРПШ-RG/2MB-2Н-Г-У1 ГРПШ-RG/2MB-2В-Г-У1 |
ГРПШ-RG/2MB-2Н-Э-У1 ГРПШ-RG/2MB-2В-Э-У1 |
ГРУ-RG/2MB-2Н-УХЛ4 ГРУ-RG/2MB-2В-УХЛ4 |
ГРПШ-RG/2MB-2Н-Р-Г-У1 ГРПШ-RG/2MB-2В-Р-Г-У1 |
ГРУ-RG/2MB-2В-Р-УХЛ4 ГРУ-RG/2MB-2В-Р-УХЛ4 |
ГРПШ-RG/2MB-2В-Р-Э-У1 ГРПШ-RG/2MB-2В-Р-Э-У1 |
ГРПБ-...-2В-У1 |
ГРПБ-...-2В-Р-У1 |
|
Основная и резервная линия редуцирования |
• |
• |
• |
• |
• |
• |
• |
• |
• |
Запорная арматура "LD" |
• |
• |
• |
• |
• |
• |
• |
• |
• |
Одностороннее обслуживание |
• |
• |
• |
• |
• |
• |
|||
Двухстороннее обслуживание |
• |
• |
• |
||||||
Узел учета газа |
• |
• |
• |
• |
|||||
Модульная система шкафа |
• |
• |
• |
||||||
Газовый обогрев ОГШН 1,35кВт |
• |
• |
|||||||
Электрический обогрев 400Вт |
• |
||||||||
Газовый обогрев Конвектор 2кВт |
• |
||||||||
Диаметр патрубков на входе/выходе для: RG/2MB Dn 50: RG/2MB Dn 65: RG/2MB Dn 80: RG/2MB Dn 100: |
50/80 80/80 80/100 100/150 |
50/80 80/80 80/100 100/150 |
50/80 80/80 80/100 100/150 |
50/80 80/80 80/100 100/150 |
Ду счет/80 Ду счет/80 80/100 100/150 |
Ду счет/80 Ду счет/80 Ду счет/100 Ду счет/150 |
Ду счет/80 Ду счет/80 Ду счет/100 Ду счет/150 |
50/80 80/80 80/100 Ду счет/150 |
Ду счет/80 Ду счет/80 Ду счет/100 Ду счет/150 |
Масса, кг для: RG/2MB Dn 50: RG/2MB Dn 65: RG/2MB Dn 80: RG/2MB Dn 100: |
- - наличие параметра
Таблица пропускной способности ГРП с регуляторами RG/2MB :
Регулятор RG/2MB Ду |
Давление на входе, мПа |
Расход газа, Qмакс м³/ч |
||||||||||||||
Выходное давление, Рвых кПа. |
||||||||||||||||
2 |
3 |
5 |
10 |
20 |
25 |
30 |
40 |
60 |
80 |
100 |
150 |
200 |
250 |
300 |
||
50 |
0,05 |
198 |
198 |
240 |
232 |
196 |
149 |
120 |
||||||||
0,1 |
357 |
357 |
357 |
352 |
298 |
256 |
376 |
304 |
168 |
|||||||
0,2 |
792 |
792 |
680 |
680 |
720 |
592 |
664 |
632 |
592 |
546 |
426 |
|||||
0,3 |
1200 |
1200 |
1200 |
1200 |
1200 |
880 |
880 |
1144 |
1128 |
782 |
674 |
605 |
496 |
|||
0,4 |
1200 |
1200 |
1200 |
1200 |
1104 |
1200 |
1176 |
1144 |
1128 |
992 |
940 |
893 |
828 |
694 |
||
0,6 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1436 |
1408 |
1378 |
1339 |
1268 |
||
65 |
0,05 |
800 |
880 |
872 |
880 |
840 |
360 |
360 |
304 |
|||||||
0,1 |
1192 |
992 |
1160 |
1336 |
1280 |
640 |
800 |
752 |
||||||||
0,2 |
1440 |
1700 |
1480 |
1680 |
1920 |
1840 |
1840 |
1840 |
1760 |
|||||||
0,3 |
1300 |
1784 |
1784 |
1800 |
2080 |
2400 |
2560 |
2640 |
2480 |
2240 |
||||||
0,4 |
1336 |
1104 |
1920 |
1920 |
2160 |
2800 |
2960 |
3120 |
3200 |
3120 |
2720 |
|||||
0,6 |
1400 |
1184 |
1480 |
1560 |
2280 |
2800 |
3024 |
3200 |
4000 |
4000 |
4000 |
|||||
80 |
0,05 |
1080 |
1160 |
992 |
1080 |
992 |
360 |
360 |
320 |
|||||||
0,1 |
1560 |
1720 |
1680 |
1880 |
1760 |
800 |
800 |
800 |
||||||||
0,2 |
1960 |
2120 |
2480 |
2760 |
2720 |
1840 |
1880 |
1880 |
2240 |
|||||||
0,3 |
1960 |
2080 |
2280 |
2760 |
3120 |
2800 |
2800 |
2800 |
3120 |
2720 |
||||||
0,4 |
1960 |
2160 |
2480 |
2960 |
3120 |
2960 |
3040 |
3520 |
3920 |
3840 |
3200 |
|||||
0,6 |
2080 |
2160 |
2560 |
3072 |
3200 |
2960 |
3120 |
3568 |
4000 |
4000 |
5520 |
|||||
100 |
0,05 |
1336 |
1200 |
1200 |
1360 |
1016 |
360 |
360 |
320 |
|||||||
0,1 |
1920 |
1920 |
1984 |
1920 |
1840 |
840 |
960 |
1024 |
||||||||
0,2 |
2480 |
2560 |
2960 |
3040 |
2960 |
1680 |
2000 |
2240 |
2400 |
|||||||
0,3 |
3040 |
3040 |
3920 |
4000 |
4000 |
3440 |
3440 |
3520 |
3360 |
2960 |
||||||
0,4 |
3040 |
3040 |
3920 |
4000 |
4000 |
4000 |
4000 |
4160 |
4160 |
4080 |
3360 |
|||||
0,6 |
3040 |
3040 |
3920 |
4000 |
4000 |
4160 |
4160 |
4640 |
4160 |
4160 |
5600 |

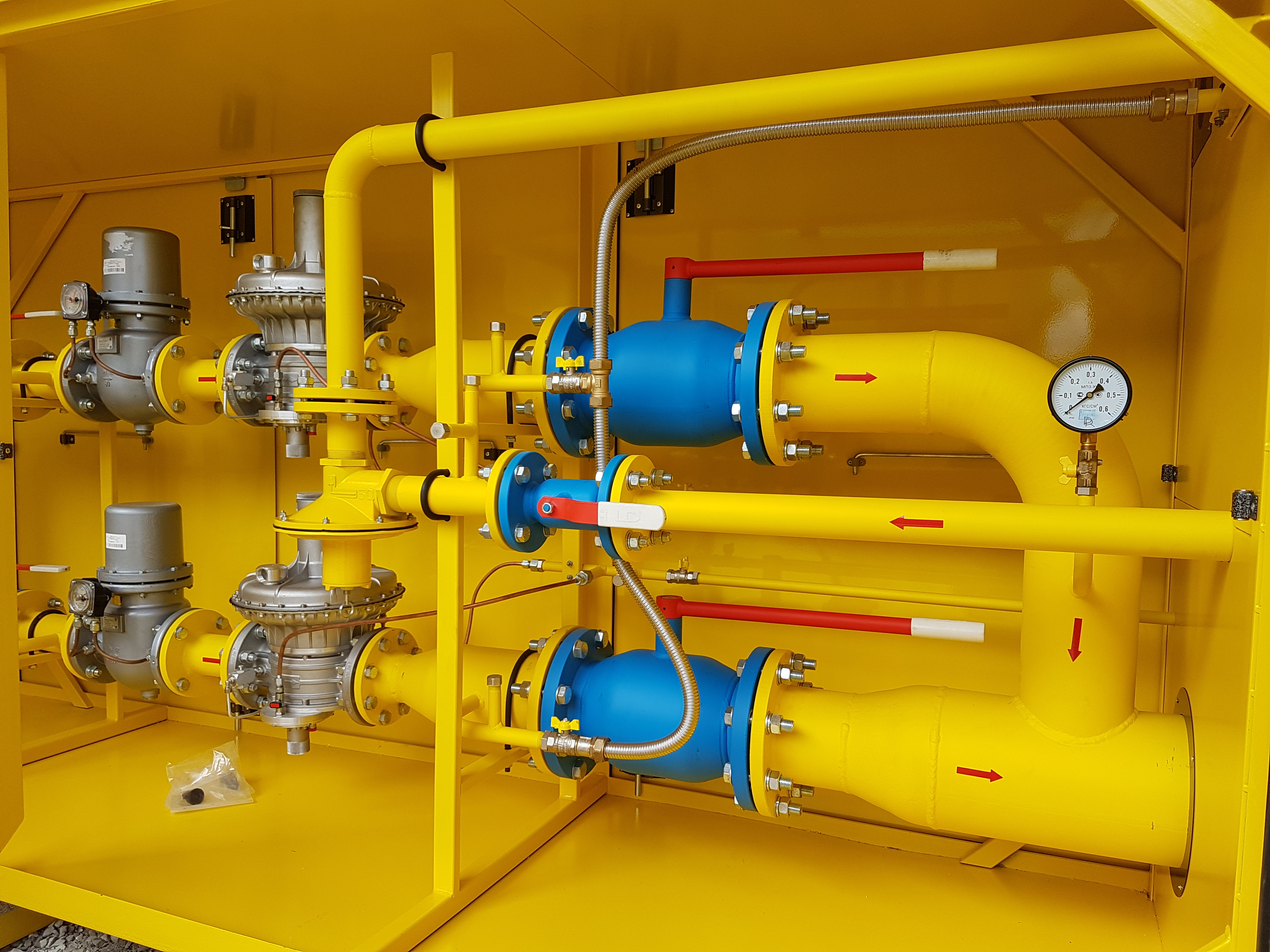

ФОТО ГРП : | ||||
