Газорегуляторный пункт с одной линией редуцирования, регулятором РДНК
Пункты предназначены для применения в системах наружного и внутреннего газоснабжения, для снижения давления перед газопотребляющими агрегатами, как бытового, так и производственного назначения на требуемое, а также автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышений или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542-2014,от механических частиц; коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа ( в случае комплектации).
Структура условного обозначения газорегуляторных пунктов :
Коды регуляторов РДНК: Код выходного давления: Коды системы обогрева:
У-РДНК-У Н- низкое давление от 2 до 5кПа; Г- газовый обогрев ОГШН;
400-РДНК-400 Э- электрический обогрев;
400М- РДНК-400М Г- газовый, конвектор.
1000-РДНК-1000
Коды счетчика газа: Коды климатического исполнения:
Р -ротационным счетчик ; У1 - От -40˚С до +60˚С
Т- турбинный счетчик; УХЛ1 - От -60˚С до +60˚С
В- вихревой счетчик; УХЛ4 - От 0˚С до +60˚С
У- ультразвуковой счетчик.
Типы газорегуляторных пунктов:
ГРПШ- газорегуляторный пункт шкафной, представляет собой металлический шкаф с размещенным внутри технологическим оборудованием. При комплектации с обогревом, стенки шкафа сдвоенные с утеплителем либо с нанесенным утепляющим негорючим материалом при модульной системе. Модульная система представляет собой легкоразборный металлический шкаф состоящий из отдельных элементов, закрепленных на основании. Преимущество данной системы состоит в том, что любой из элементов шкафа, при необходимости, может быть легко заменен.
ГРУ- газорегуляторная установка, представляет собой металлическую раму с размещенным технологическим оборудованием.
ГРПБ- газорегуляторный пункт блочный, представляет собой отапливаемый блок-контейнер, состоящий из сварной рамной конструкции размещенной на основании. Основание и конструкция выполнена из уголка. Рамная конструкция и основание пункта обшиты трехслойными сэндвич панелями.
Пример записи при заказе:
Газорегуляторный пункт шкафной, с газовым обогревом ОГШН, регулятором давления газа
РДНК-1000, с одной линией редуцирования, без счетчика, низким выходным давлением газа:
ГРПШ-07-1Н-У1.
Газорегуляторный пункт шкафной, с газовым обогревом ОГШН, регулятором давления газа
РДНК-1000, с одной линией редуцирования, с ротационным счетчиком газа RVG, низким выходным давлением газа:
ГРПШ-07-1Н-Р-Г-У1
Основные технические характеристики ГРП с регуляторами РДНК:
|
Наименование параметра |
Параметры ГРП |
Примечание |
|
Регулируемая среда |
Природный газ по ГОСТ 5542-2014 |
|
|
Максимальное давление газа на входе, Рмакс, мПа |
0,6 1,2 |
Для: РДНК-400;400М;1000 Для регулятора РДНК-У |
|
Давление газа на выходе, кПа |
2-5 |
Для регуляторов РДНК неравномерность регулирования составляет ±10% |
|
Давление сработки внешнего ПСК, кПа |
1,9-5,5 2,5-6 |
Для модели КПС-Н Для модели КПС-Н-1-Г |
|
Диапазон сработки ПЗК при понижении выходного давления, кПа |
(0,2…0,5) Рвых |
Для всех модификаций |
|
Диапазон сработки ПЗК при повышении выходного давления, кПа |
(1,2…1,8) Рвых |
Для всех модификаций |
|
Температура окр.среды, Сº |
У1;УХЛ1;УХЛ4 |
В зависимости от типа ГРП |
|
Диаметр импульсного трубопровода, Ду мм |
15 |
Для всех модификаций |
Таблица пропускной способности ГРП с регуляторами РДНК:
|
Давление на |
Расход газа, Q макс м³/ч |
||||
|
входе, Рвх, мПа |
тип регулятора давления газа |
||||
|
|
|
РДНК-400 |
РДНК-400М |
РДНК-У |
РДНК-1000 |
|
0,05 |
40 |
44 |
44 |
56 |
|
|
0,1 |
75 |
80 |
80 |
104 |
|
|
0,2 |
100 |
144 |
140 |
224 |
|
|
0,3 |
150 |
240 |
200 |
360 |
|
|
0,4 |
180 |
320 |
264 |
480 |
|
|
0,5 |
230 |
400 |
328 |
560 |
|
|
0,6 |
280 |
480 |
400 |
720 |
|
|
1,2 |
- |
- |
800 |
- |
|

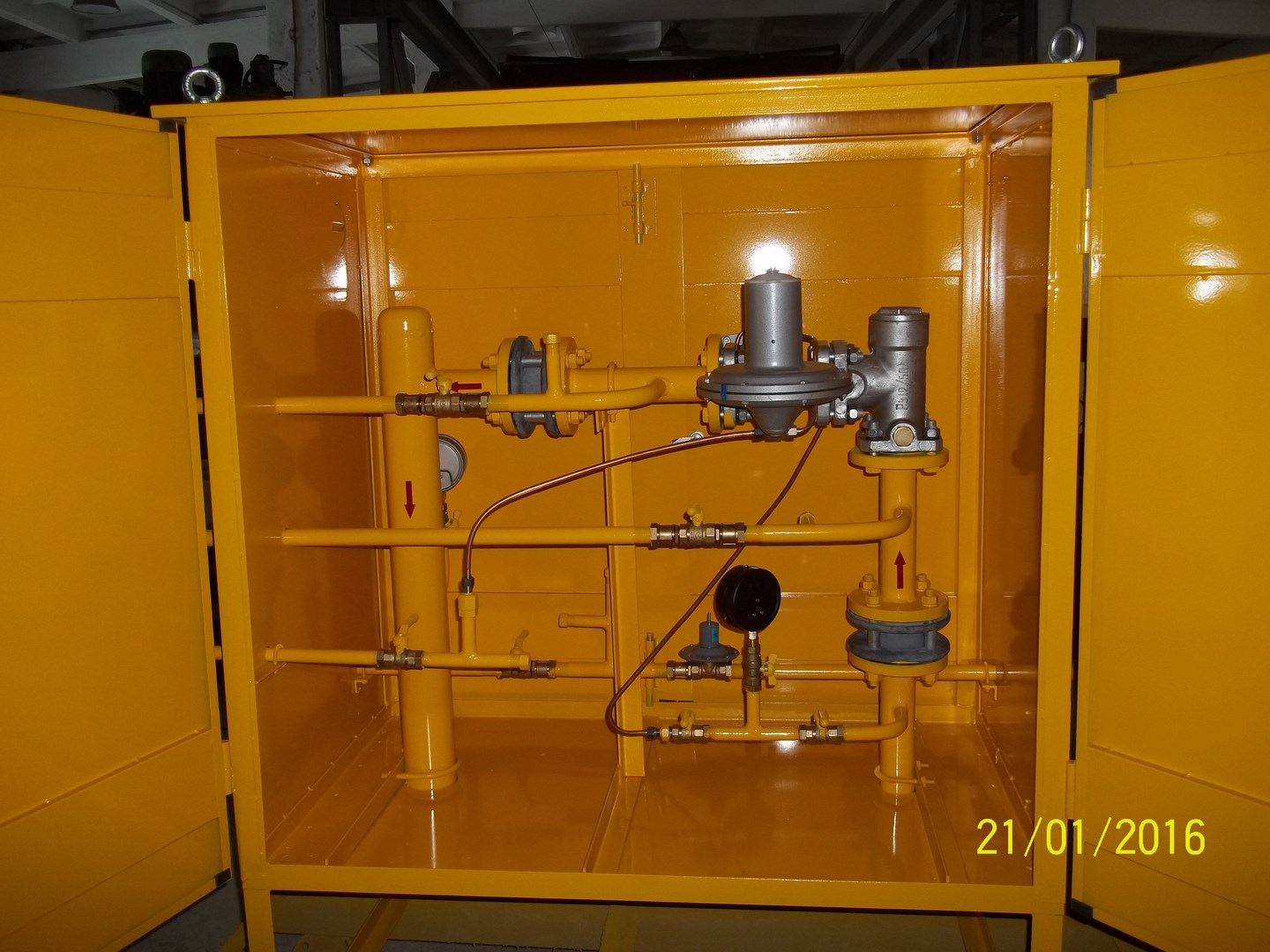

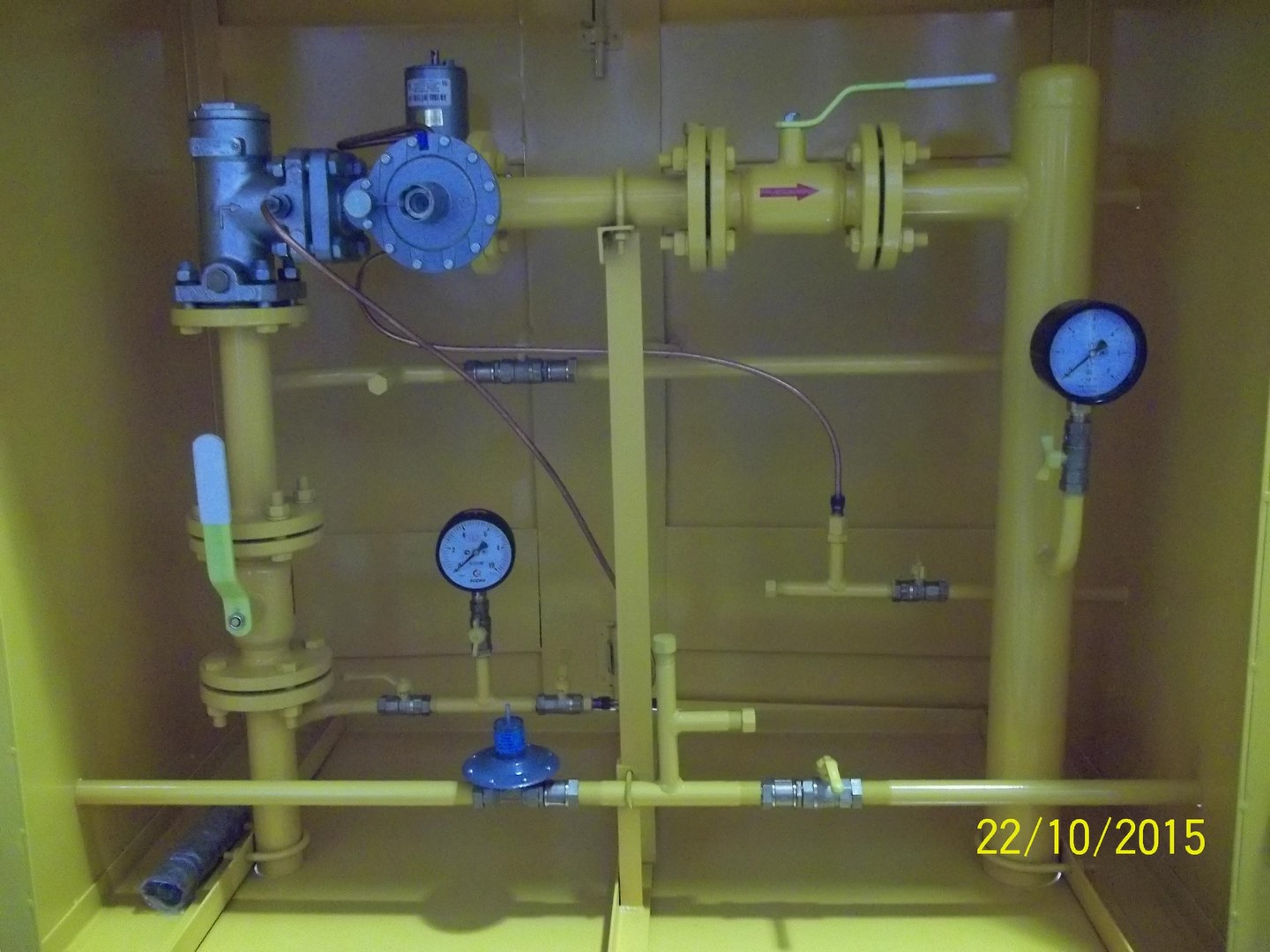

ФОТО ПРОДУКЦИИ
