Переходник R 1/8- G1/2
1. Назначение.
1.1. Переходник применяется в качестве соединительного элемента при подключении арматуры, приборов КИПиА и т.д. Также может применяться для организации мест отбора давления из трубопровода для различных присоединяемых устройств. Переходник может быть использован как самостоятельный элемент так и в составе КМЧ.
2. Основные технические характеристики.
|
Наименование параметра |
Показатель |
|
Давление условное, МПа |
1,6 |
|
Температура рабочей среды, С º |
От -50 до +60 |
|
Рабочая среда |
Природный газ |
|
Материал детали |
Шестигранник 19 ГОСТ 8560-78 Ст. 20 ГОСТ 1050-88 |
|
Защитное покрытие |
Электрохимическое оцинкование |
3.Комплект поставки.
3.1. Предприятие-изготовитель поставляет переходник как отдельно так и в составе партии, комплекта КМЧ.
3.2. При отгрузке переходника потребителю, каждое тарное место комплектуется паспортом объединенным с инструкцией по эксплуатации.
4.Устройство и принцип работы.

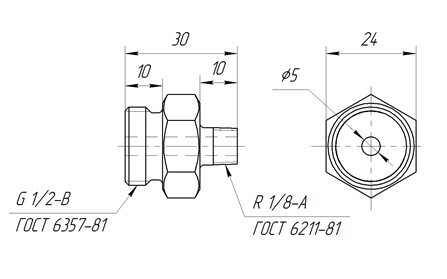

4.1 Переходник имеет резьбу, с одной стороны G1/2 соответствующую резьбе ответной детали (прибора КИПиА и т.д.), с другой стороны резьбу R 1/8 соответствующую резьбе присоединяемого устройства.
4.2.В переходнике имеется отверстие предназначенное для отбора давления к присоединяемому устройству.
4.3. Все работы связанные с организацией мест отбора давления и подключением присоединяемых устройств проводить в соответствии с инструкцией по эксплуатации на данные устройства и ГОСТ 8.740-2011.
