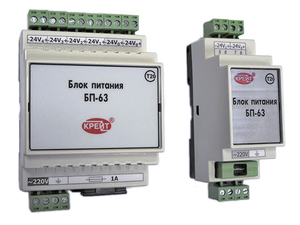

Блоки питания БП-63
Блоки питания БП-63 - сетевые изолированные многоканальные импульсные источники питания. Преобразуют входное напряжение сети переменного тока в несколько стабилизированных напряжений постоянного тока.
Область применения - системы коммерческого учета, автоматизированного контроля и управления технологическими процессами на теплопунктах, теплостанциях, электростанциях, газораспределительных станциях, предприятиях коммунального хозяйства в условиях круглосуточной эксплуатации.
- вход: ~220 В
- выходы: от 1 до 5 каналов 24В (12В) постоянного тока
- выходная мощность: 20-50 Вт (в зависимости от исполнения прибора)
Исполнения:
Блок питания выпускается в 4 исполнениях (00, 01, 02, 03), отличающихся по мощности, количеству и характеристикам выходных каналов, а также типоразмером корпуса.
Напряжения выходных каналов различаются по исполнениям:
|
Исполнение |
Напряжение и максимальная нагрузка выходных каналов, В |
||||
|
основной |
дополнительные |
||||
|
БП-63-00 |
24В х 1А |
24В х 150мА |
24В х 150мА |
24В х 150мА |
24В х 150мА |
|
БП-63-01 |
24В х 2А (12В х 4А) |
отсутствуют |
|||
|
БП-63-02 |
24В |
24В х 150мА |
24В х 150мА |
12В х 300мА |
12В х 300мА |
|
БП-63-03 |
24В х 300мА |
24В х 150мА |
|||
Особенности:
- защита от входного перенапряжения;
- электромагнитная совместимость;
- защита от перегрева, перегрузки и короткого замыкания по выходу.
|
Вход |
||
|
Входное напряжение |
переменное |
200-240 В |
|
47-53 Гц |
||
|
постоянное |
280-340 В |
|
|
Выходы |
||
|
Допустимое отклонение напряжения от номинального |
основной |
0,2 В |
|
дополнительные |
2,5 В |
|
|
Амплитуда пульсаций напряжения, не более |
0,2 B |
|
|
Максимальный ток нагрузки по каналам |
основной |
1 А |
|
дополнительные 24 В |
150 мА |
|
|
дополнительные 12 В |
300 мА |
|
|
Гальваническая развязка |
||
|
Вход / выход |
1500 B |
|
|
Выход / выход |
1500 B |
|
|
Корпус |
||
|
Класс защиты от внешних воздействий |
IP20 |
|
|
Габаритные размеры |
70x110x60 |
|
|
Масса, не более |
0,5 кг |
|
|
Монтаж |
DIN-рельс |
|
|
Условия эксплуатации |
||
|
Температура |
от -10°C до +50°C |
|
|
Относительная влажность |
80% |
|
|
Атмосферное давление |
84-106,7 кПа |
|
|
Механические нагрузки, ГОСТ Р 52931 |
группа L1 |
|
