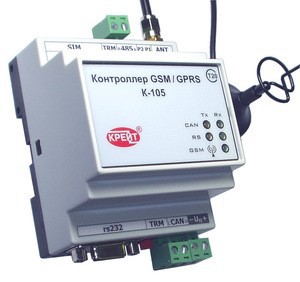

Контроллер GSM/GPRS К-105

Назначение

Контроллер GSM/GPRS К-105 (далее - контроллер к-105) предлназначен для подключения приборов серии ТЭКОН-20, теплоэнергоконтроллеров ТЭКОН-17, а также приборов, сторонних производителей  (СПТ941, СПТ942, СПТ943, ПСЧ, СЭТ-4, СЕ-301), имеющих интерфейсы RS- 232, RS-485, к удаленному ПК посредствам сервисов, предоставляемых операторами сотовой связи, для обеспечения доступа к расчетной и технологической информации и сохранения полученной информации в единой базе данных для последующего использования и визуализации.

Область применения

Системы учета энергоресурсов и управления техпроцессами, построенные на базе контроллеров ТЭКОН, а также вышеперечисленных приборов других производителей и использующие в качестве среды передачи данных сети сотовых операторов связи, в том числе работающие в режиме круглосуточной эксплуатации, отвечающие требованиям категории 3.1 исполнения УХЛ ГОСТ 15150.

Основные функции

• Подключение устройств ТЭКОН, обменивающихся информацией в стандартах RS-232, RS-485 или CAN, в систему сбора данных посредствам услуг, предоставляемых GSM операторами, таких как CSD и GPRS.
• Подключение приборов сторонних производителей (СПТ941, СПТ942, СПТ943, ПСЧ, СЭТ-4, СЕ-301), обменивающихся информацией в стандартах RS- 232, RS-485, для сбора и передачи информации в программный комплекс ИСКРа.
• Интерфейсы RS-232/RS-485/CAN  и встроенный GSM-модем.

Схемы применения:

Особенности

Встроенный GSM-модем обеспечивает простоту и экономичность в применении, по сравнению с использованием внешнего GSM-модема. GSM-антенна в комплекте.

У встроенного GSM-модема предусмотрен аппаратный сброс для гарантированного восстановления связи (по сравнению с внешними GSM-модемами, которые иногда "зависают" и требуют установки внешнего "модуля сброса").

Назначение интерфейсов:

• CAN для ТЭКОН-19 и приборов серии Т20;
• RS-232/RS-485 для ТЭКОН-17 и приборов сторонних производителей (СПТ941, СПТ942, СПТ943, ПСЧ и СЭТ-4)
  К одному контроллеру к-105 могут быть подключены:
• Несколько приборов ТЭКОН(через CAN и RS-485);
• Несколько ТЭКОН через CAN и один прибор стороннего производителя через RS-485;
• Несколько однотипных приборов стороннего производителя через RS-845.

Пакетная передача архивов: В одноминформационном кадре через GSM передается сразу много элементов архива (а не по одному элементу), что значительно уменьшает время сбора больших объемов данных.

При передаче через GSM могут использоваться сервисы CSD (по голосовым каналам) или GPRS (пакетный режим). Соединение GPRS работает с динамическим или статическим IP-адресом, по настройке пользователя.

В режиме "GPRS" контроллер обеспечивает следующие дополнительные возможности:

• Передача срочных аварийных сообщений "снизу вверх" на диспетчерский пункт при изменении состояния заданных битовых параметров ТЭКОН;
• Оперативный опрос ТЭКОН в любой момент времени (т.к. соединение GPRS является постоянным, а не коммутируемым);
• SMS оповещение.
